6m BAND PROJEKTI

6m antenni

Kesän 6m kelejä odotellessa rakentelin ko. bandille antennin.

Antennin suunnittelutiedoit kaivelin YU7EF:n kotisivuilta. Sieltä löytyy mm. 3-elementtisen yagin mitat.

Materiaaliluettelo

Puomi: 25mm x 25mm x 2mm 1500mm pituinen alumiini neliöputki (terästuoteluettelo).

Elementit: 16mm * 1,5mm alumiiniputkea

Elementtien eristeet: StaufF- kiinnikkeeet 16mm putkelle.

Syöttöelementin tukieriste: 12mm x 200mm pituinen PVC tanko. POM olisi jäykempää ja kestää paremmin pakkasta.

Mastokiinnike: 5mm alumiinilevyä ja 51mm pakoputkenkiristin.

Kuvia antenista

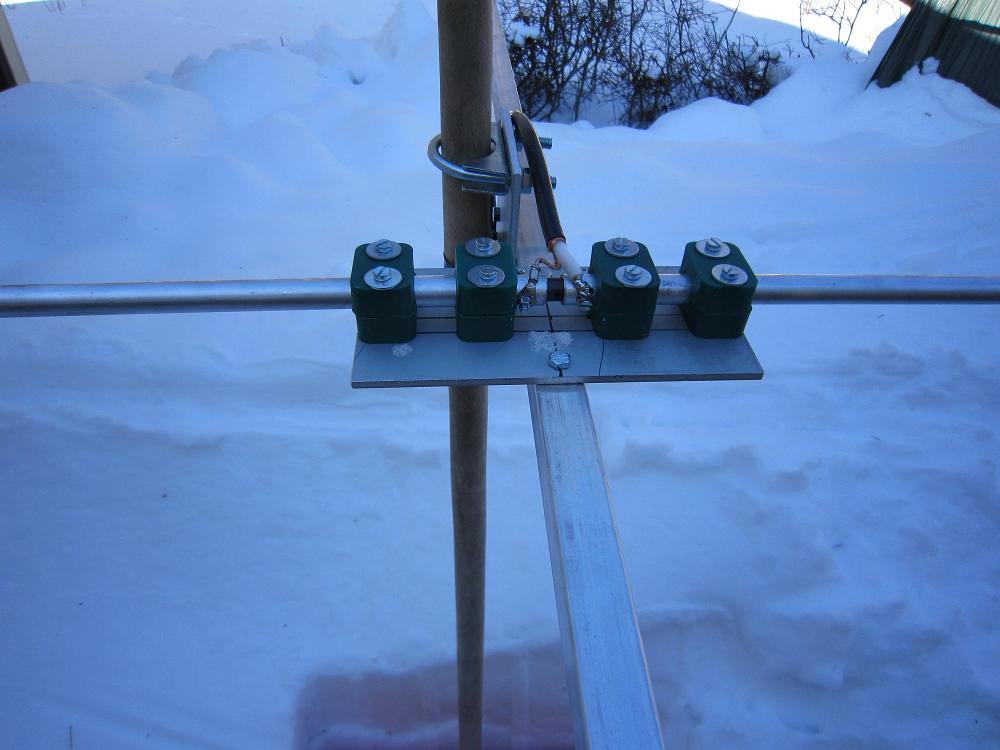

Kuva antennin syöttöpisteesta. Elementin sisässä 12mm eriste PVC-tanko tukemassa. Syöttöpisteen sääsuojaus tekemättä. Lopullisessa asennuksessa käännän antennin ylösalaisin. Jolloin alumiinilevvy toimii sadesuojana.

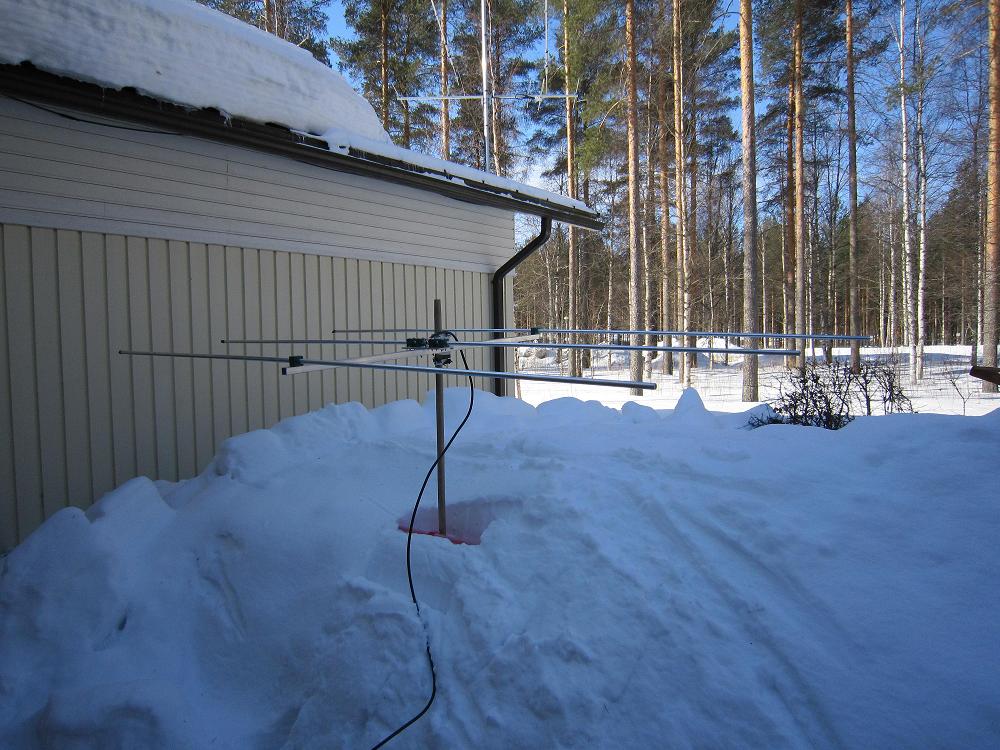

Antennin kokeilu lumilapion varressa.

Käyttökokemuksia

Lapionvarressa mitattuna resonassipiste on noin 1 MHz liian alhaalla. Syöttöelementti on ehkä hiukan liian pitkä.

Antennin ollessa asennettuna 6m putken päähän resonassi oli hiukan alle 51Mhz. Tarkempi mittauksia kunhan analysaattori on taas käytettävissä.

Seuraavaksi kokeillaan suuntakuvioita vasta-aseman kanssa.

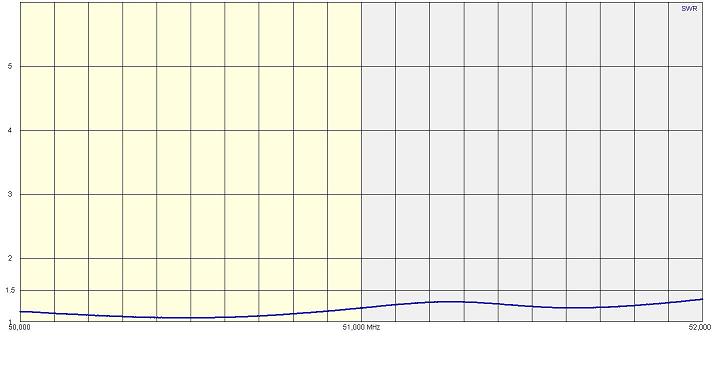

SWR käyrä

 Antenni on noin 6 metrin korkeudella. SWR- korjaantui lapionvarressa mittattuun huomattavasti. Jonkin verran antennia käännellessä tulee mukaan peltikatto-efektiä.
