Putkivahvistimen virtalähde

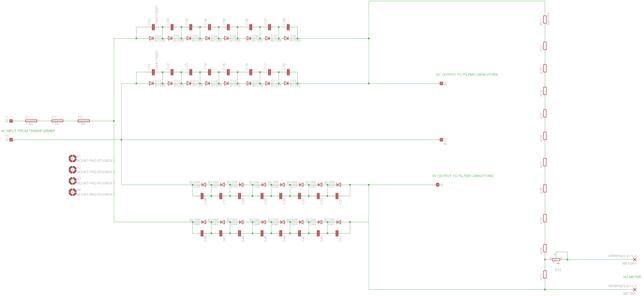

Tasasuuntaajan kytkentäkaavio.

Suotokondensaattorien kytkentäkaavio.

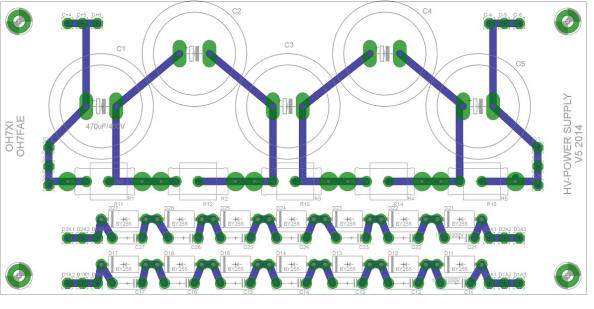

Tasasuuntaajan piirilevyt.

Suotokondensaattorien piirilevyt.

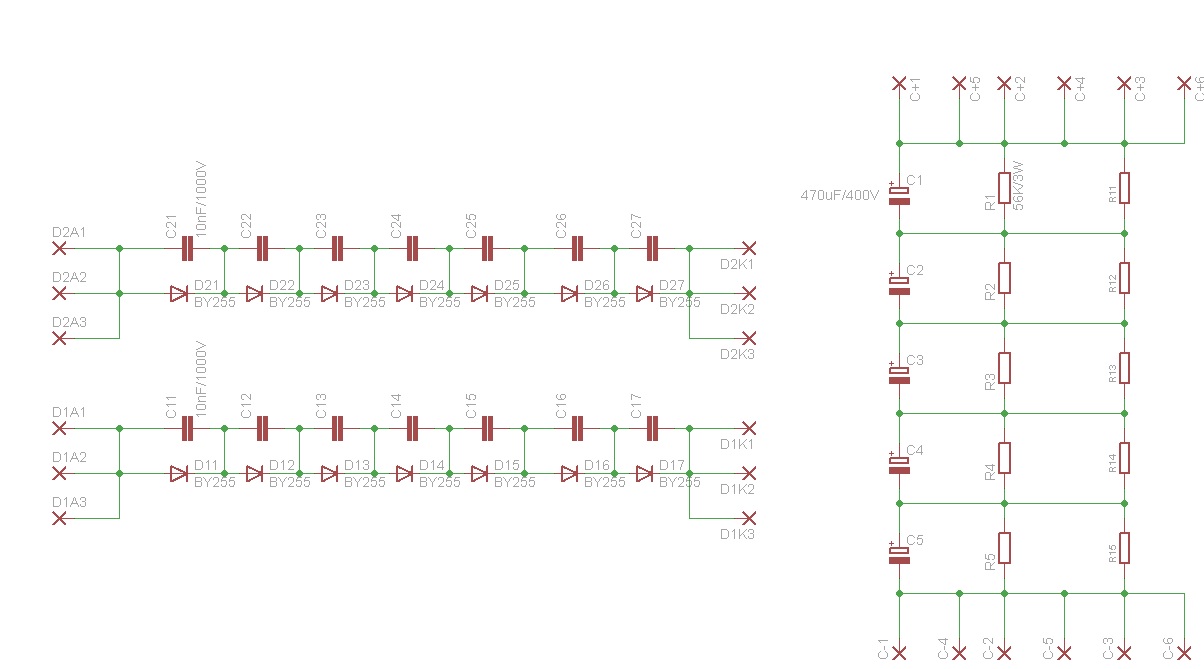

Tasasuuntaajan kytkentä, sisältää 1/2 tasasuuntaajan. Näitä levy pari kappaletta niin saa kokoaaltosuuntauksen ja kolmella 3-vaihe powerin.
