Etäaseman antennien vaihtoboxi.


Icom IC-705 on toiminut remote-käytössä ja on tullut tarve saada vaihdettua antenneja etänä.
Vaihtoboxi on tehty ESP32 Wroom32:n ympärille. kehityskortin hinta on vaihtelee ostopaikasta riippuen. 5-20 taalaa joten ei ihan alusta kannata ruveta rakentelemaan.
Ekassa protossa on releet kolmelle antennille. Antennien vaihto tapahtuu internet-selaimella.
Ohjaus suoraan radion taajuustiedollakin olisi mahdollista, mutta selainkäyttö antaa mahdollisuuden kokeilla erilaisia antenneja vapaammin.
IC-705:sta taajuustiedon saa langattomasti bluethootilla. Esp32:ssa on BT-ominaisuus.

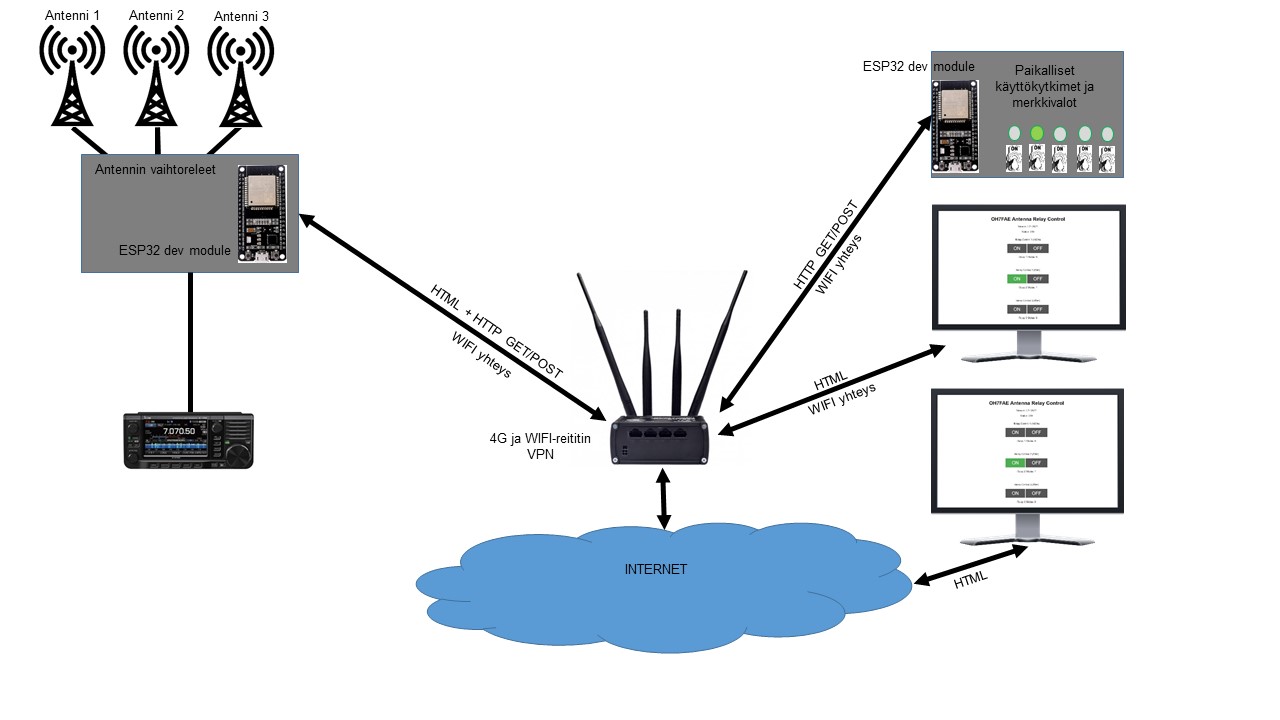

Vaihtoboxille tulee antennikaapelien lisäksi 230VAC syöttö. Laite kytketyy Wlan tukiasemaan, josta on VPN yhteys kotiasemalle.
Boxiin on tarpeen laittaa ulkoinen WLAN antenni, koska alumiinikotelo vaimentaa WIFI-signaalia tehokkaasti. Käyttöliittymässä näkyy signaalin voimakkuus.
Boxin sisälämpötila on seurantaa varten, käytetty muntaja on hiukan pienitehoinen ja lämpiää jonkin verran kun releet on vetäneenä.

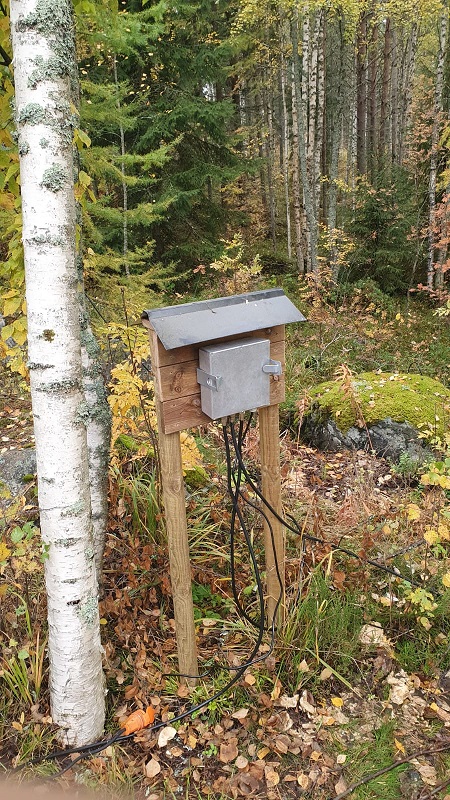

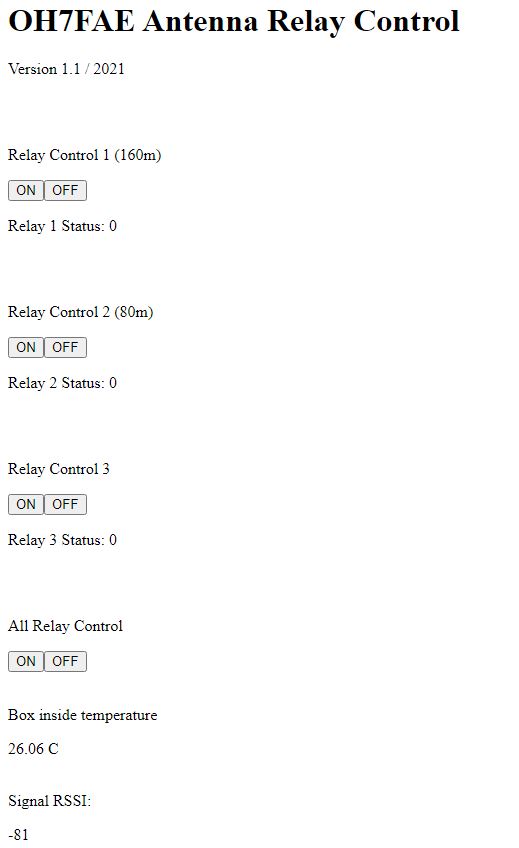

Boxi maastossa. Jämistä tehty sääsuoja.	Selain käyttöliittymä.

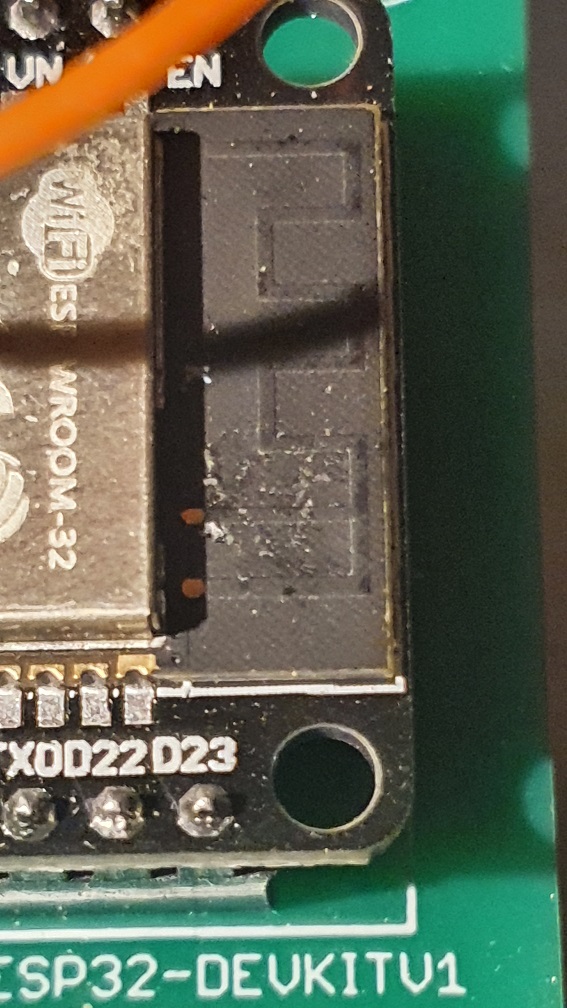

ESP32:n levyssä on wlan antenni tehty pcb-levylle.

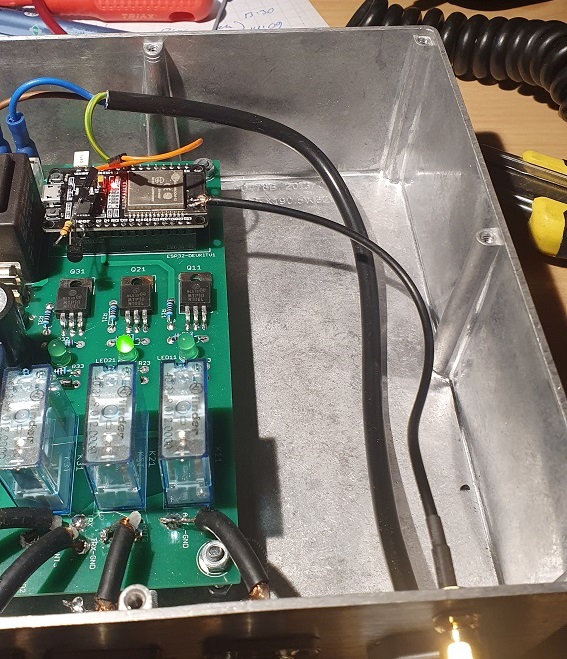

WLAN signaalin voimakkuutta piti saada paremmaksi. Asensin WLAN antennin kotelon ulkopuolelle.

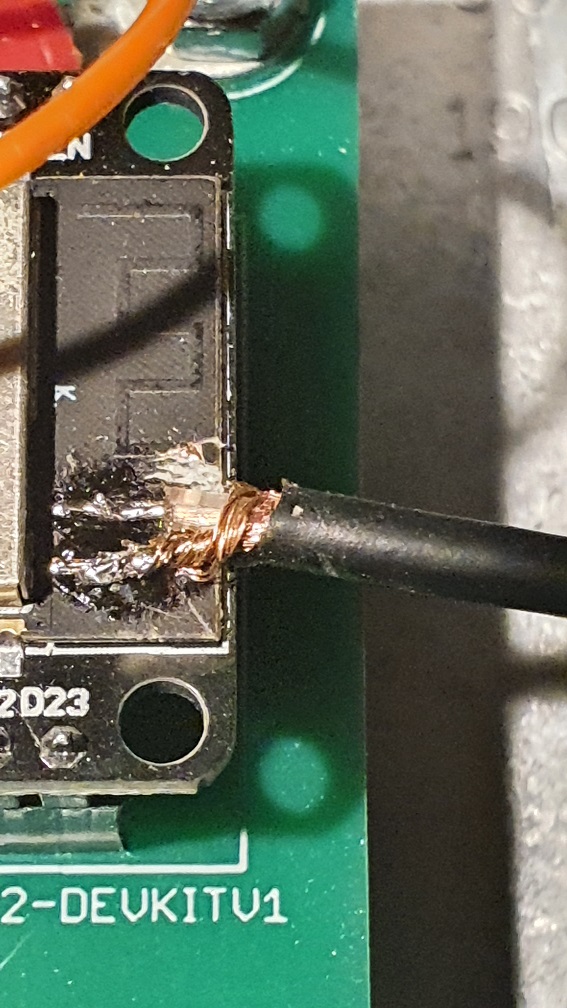

Piirilevylle tehty antennin on katkaistu raaputtamalla foliot poikki.
YouTubesta löytyy useampikin tutorial video.

ESP32-piireistä löytyy myös malleja joissa on antenniliitin valmiina.

Signaalinvoimakkuus parani -80 dbm > -47 dbm.


Etäkäyttö PC:llä onnistuu kätevästi, mutta paikalliskäyttö kännykän selaimella pieneltä ruudulta hiukan hitaammin.
Seuraava parannuskohde on tehdä selainkäytön rinnalle paikalliskäyttölaite, joka kytkeytyy samaan Wlan-verkkoon.

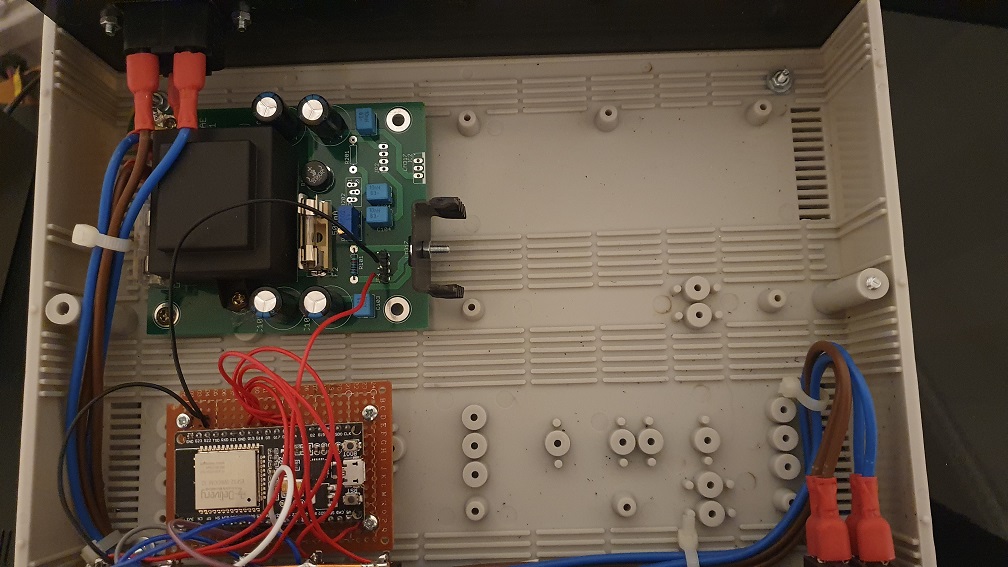

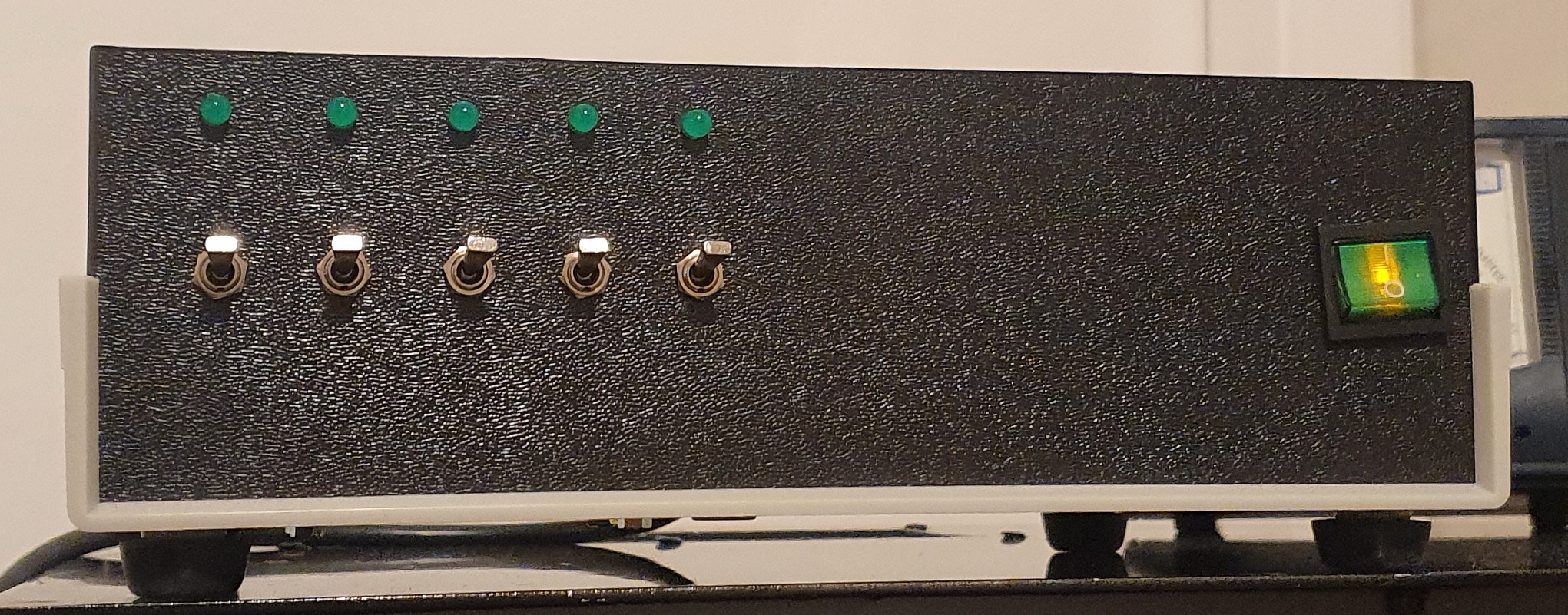

Ohessa paikallinen käyttölaite, jonka ristin WifiBox:ksi	Ohessa hämähäkinverkkoa sisältä. Jännitelähde 5,5V (trimmattava) / 1A. ESP32 vaatii maksimissaan n.500 mA virran. Liian pienitehoisella jännitelähteellä on starttiongelmia. Kotelossa tilaa myöhemmille laajennuksille. ESP32 dev board:n toimittanut AZ-delivery - Piirikaavio - Pinnijärjestys - Datalehti

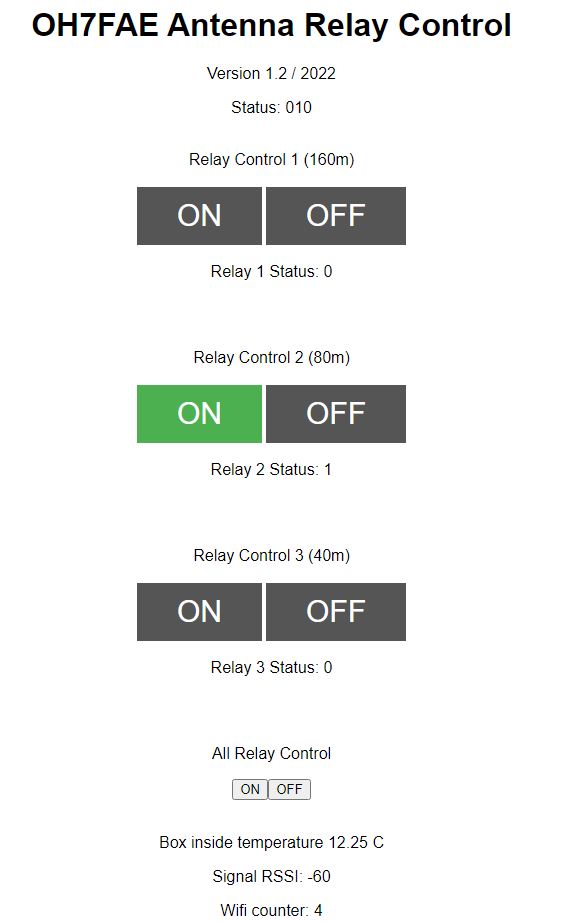

Käyttöliittymän grafiikkaa hiukan muutettu. Painikkeita isonnettu.
