Naapurin etäaseman antennien vaihtoboxi 2x2x6. (kaksi
radiota ja 2 kpl 6 antennin vaihtajaa)

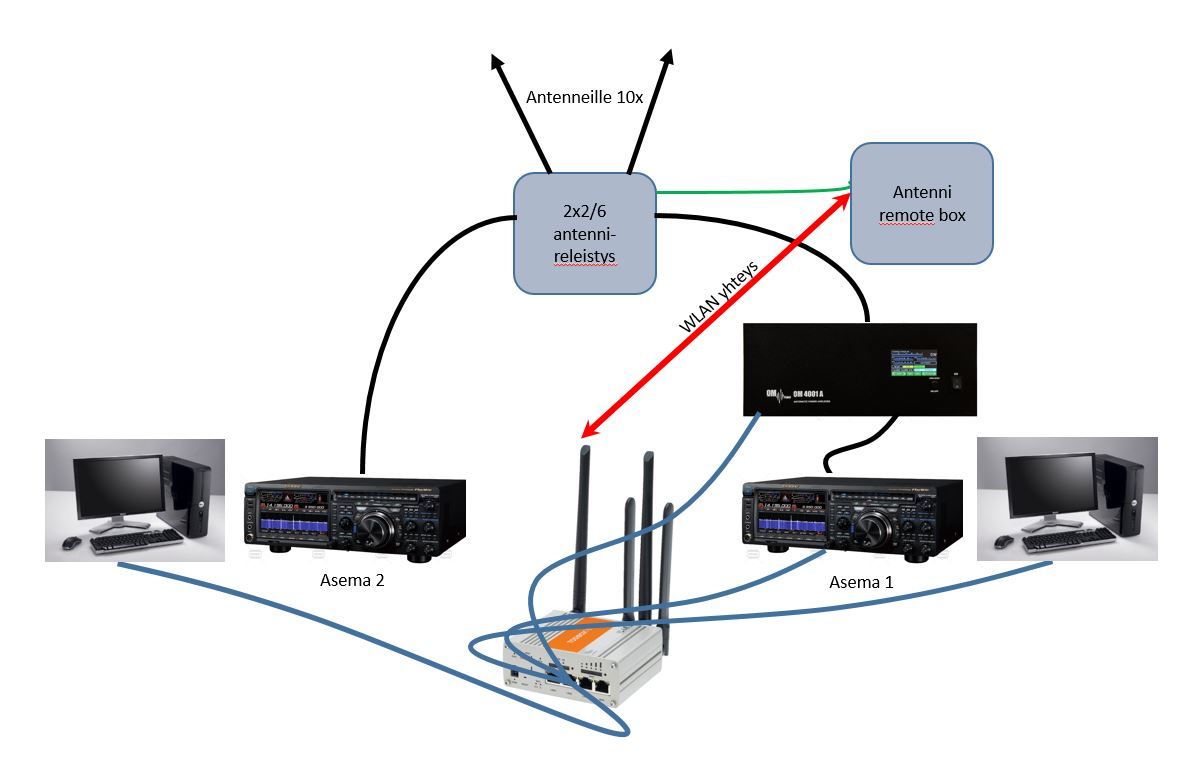

Alla lähtötilanne:
2/6 antennireleitä ohjataan molemmilta asemilta valintakytkimellä (1-6). Releistys
on toteutettu niin että sama antenni ei ole yhtäaikaa molemmilla asemilla
käytössä.
Valintakykimessä merkkiledi ilmaisee vieraan aseman valitun antennin.
Nopein voittaa eli ensiksi valinnu saa antennin käyttöönsä. Asema 1:llä
mahdollisuu skäyttää etäohjausta verkon yli.
Tarve tullut lisätä antennien määrää. Samalla muuttuu paikalliset kytkimet selainkäyttöliittymäksi.
|

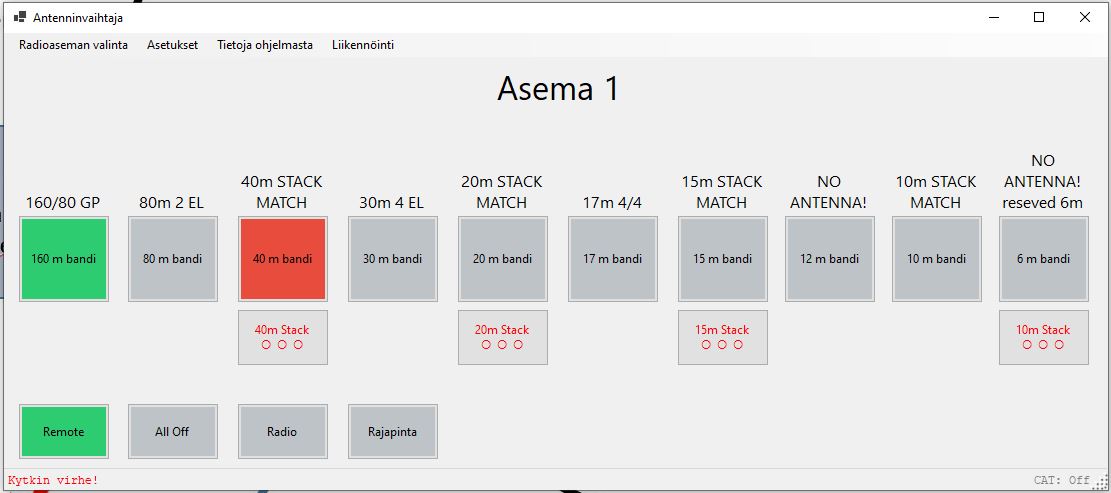

Asema 1:n etäkäyttömahdollisuuden toteuttamisen lähtötiedot:
- Nykyinen antenninvaihtoreleistys on
SJ2WMV
piirilevyille tehty. Uudessa kytkennässä kaksi kpl.

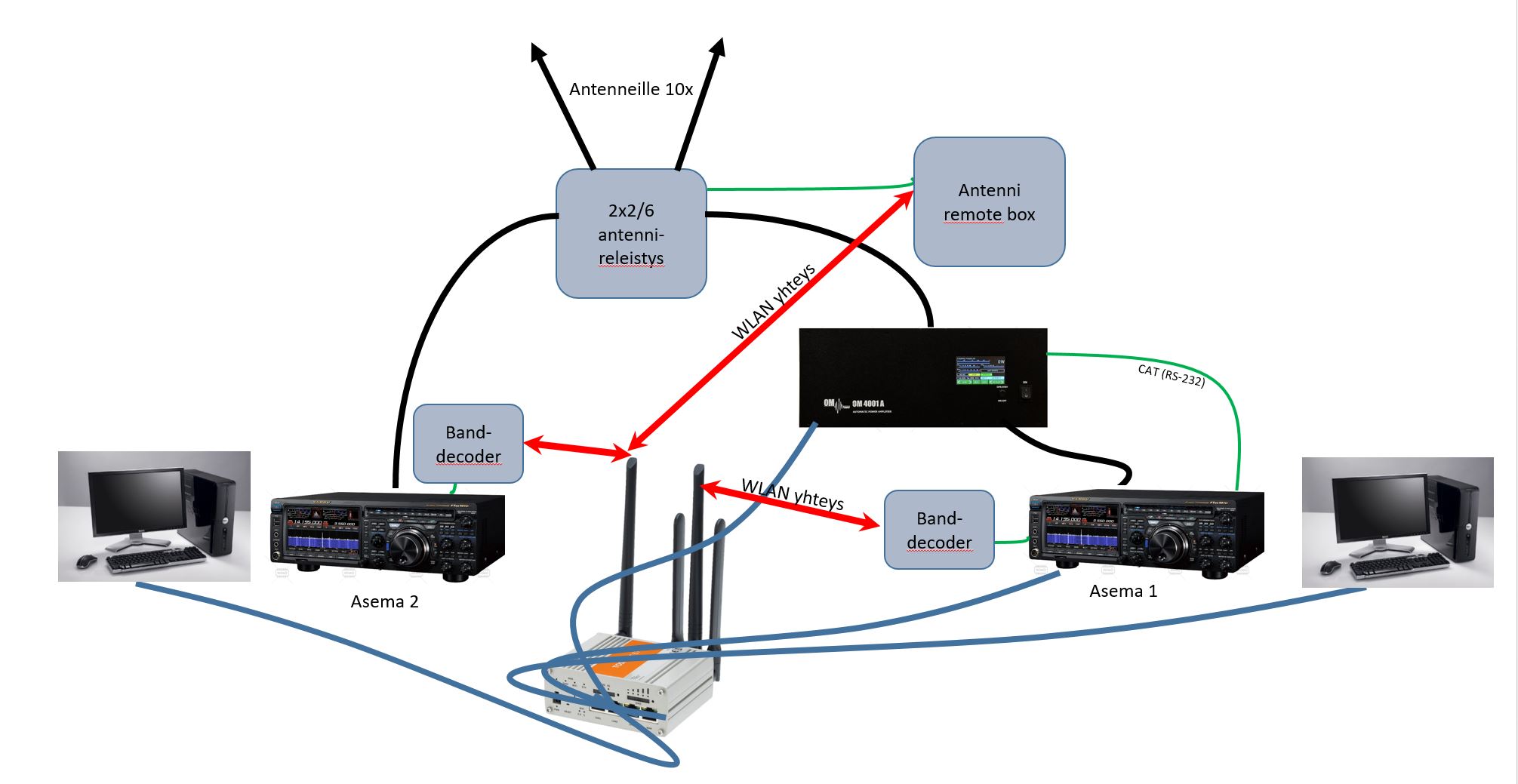

Uusi toimintaperiaate:
Näillä tiedoilla piirtelin seuvaanlaiset kytkennät:
- Ohjain.
- Relekortti.
- Yaesun BAND-data input.

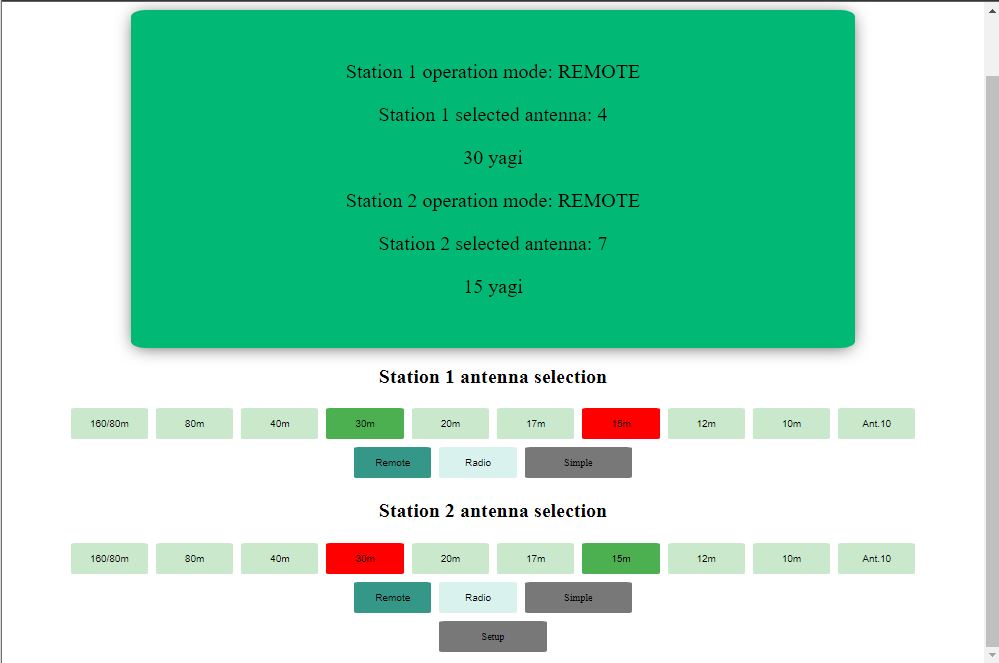

Käyttöliittymästä kuva alhaalla:
Internetselaimella näkyy onko laite paikallis- vai kauko-ohjauksessa, mikä
antenni on valittu milläkin asemalla.
Paikallisohjaus = band data suoraan radiolta.
Nyt molempien asemien antennin vaihto taphtuu käyttöliittymän kautta.
Tietojen päivitysväli 1s.
