Yaesu Band Decoder



Projekti käynnistyi.

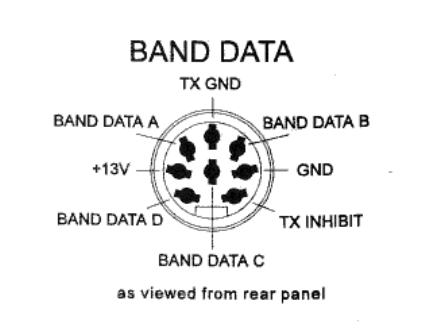

Vanhemmissa Yaesun HF-radioissa saa bandi-tiedon BCD-koodina.

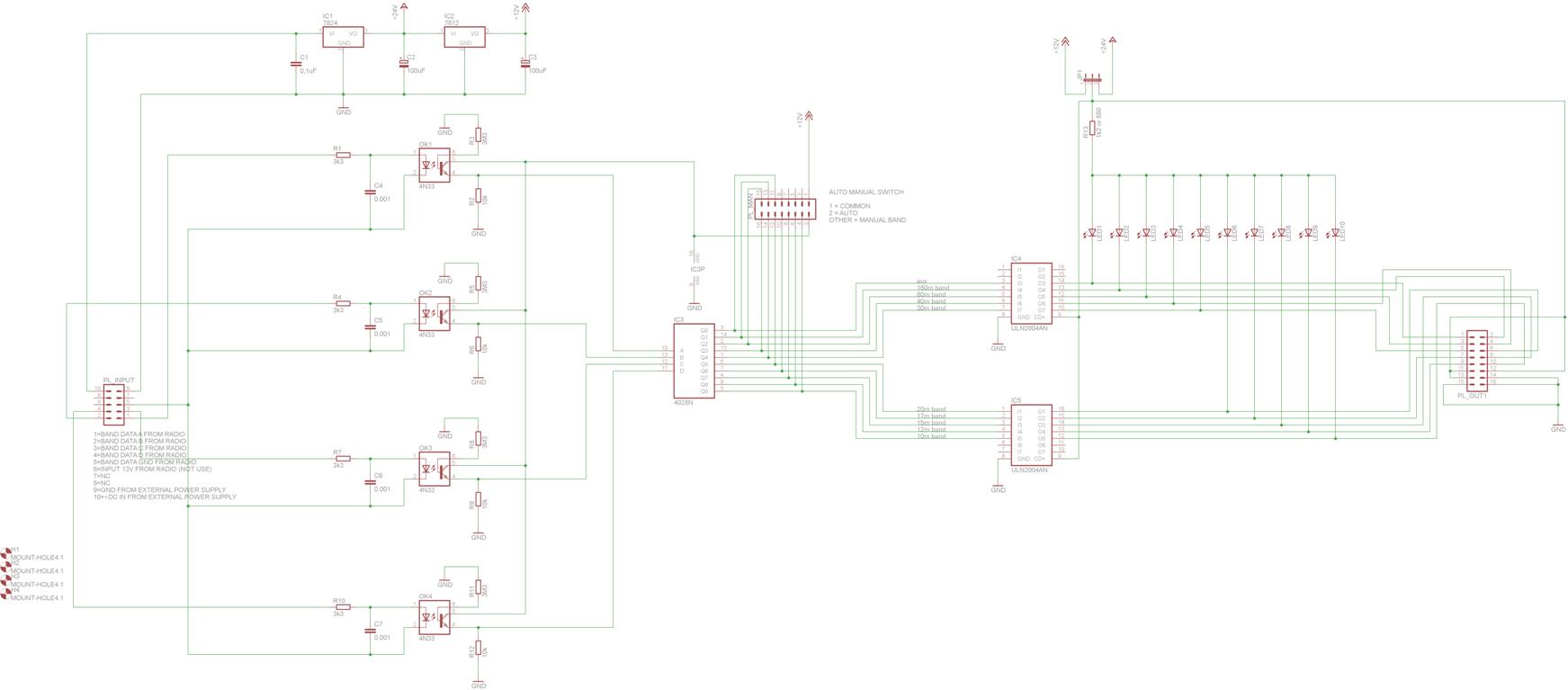

Kytkentäkaavio.

 Netistä löytyviä kytkentöjä soveltaen piirtelin kytkennän:



Kytkennän ominaisuuksia:

- Galvaaninen erotus radiolle.
- BCD dekooderipiiri CD4028
- Automaatti / käsi valinta kiertokytkimellä (Testailtu ja vaatii pienen modifikaation printille, ohjeet alempana)
- Puskuripiirit ULN2004N
- Relekortille jännitteen valinta 24VDC / 12VDC




Piirilevyt.

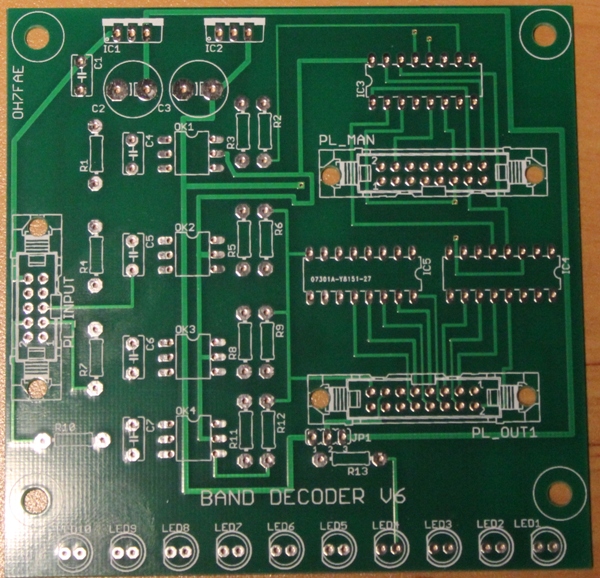

Valmiit kalustamattomat piirilevy näyttää tältä:
- Lattakaapeliliittimet tuleville ja lähteville signaaleille.



Decooderi levyllä voidaan ohjata suoraan antennin vaihtoreleitä tai relekorttia. Relekortteja voi kytkeä muutaman rinnakkain samaan nauhakaapeliin, kunhan huomioi puskuripiirin virtarajat.

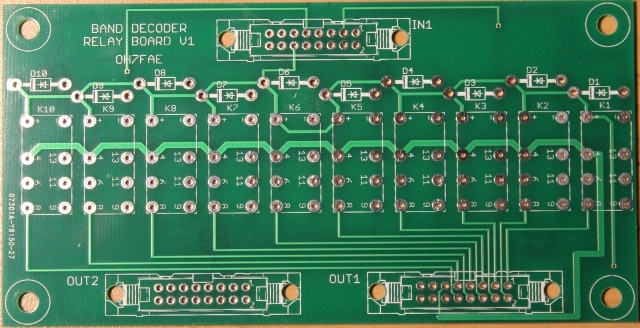

Relekortissa on 10 kpl. kahdella kärjellä varustettuja releitä. Lähtösignaalit on johdotettu nauhakaapeliliitimille, josta ne voi muuntaa esim. MIL liitimeen.

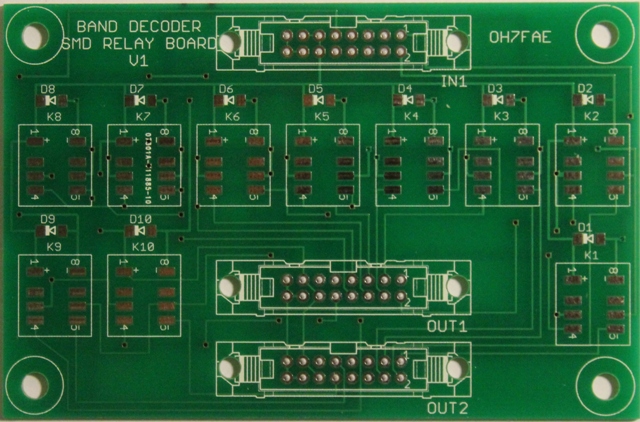

Relekortin pintaliitos malli. Yhteensopiva edellisten kanssa.



Testaus.

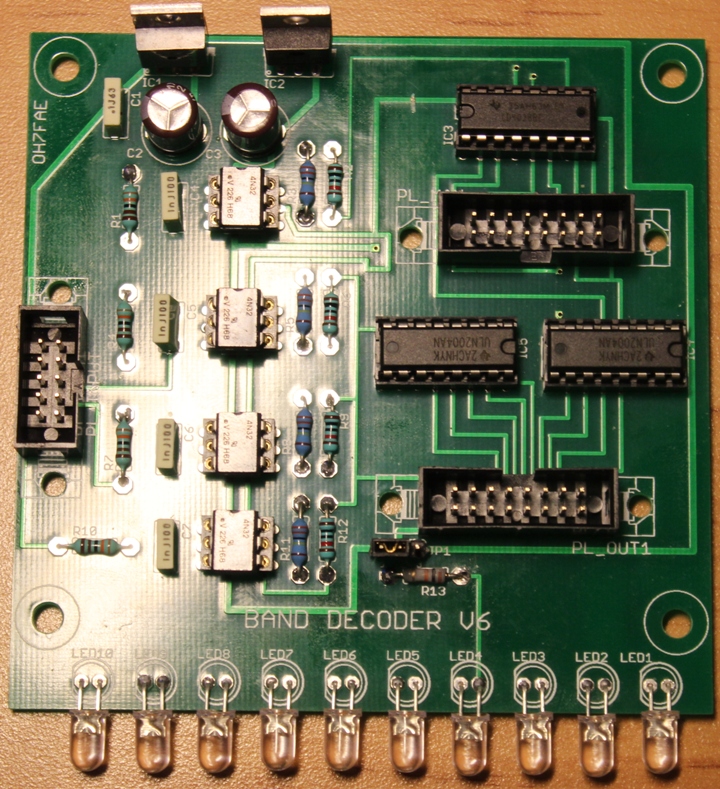

Piirilevyt ovat tulleet ja nyt on käynnissä proton kasaus ja testaus.
Testauksessa automaatti / käsikytkin ei toiminut halutulla tavalla.
Levyltä pitää katkaista folio kahdesta kohtaa ja lisätä diodi ja hyppyjohto.

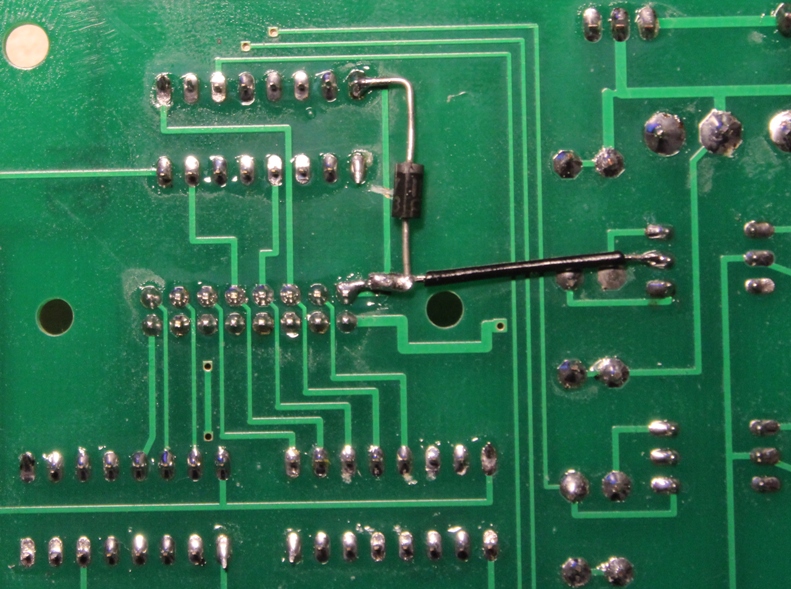

Alla kuva korjatusta kytkennästä.



Kuvassa IC3:n vasemmalta puolelta katkaistu folio.  Oikean puoleisessa kuvassa lisätty diodi ja hyppylanka. Diodin vieressä katkaistu folio.



Seuraavaan versioon voisi lisätä ledeille oman nauhakaapeliliittimen.



ICOM ja Kenwood Band Decoder

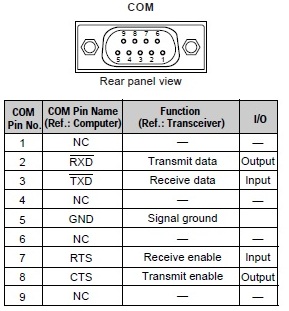

Icomissa band-tiedon saa jänniteviestinä 0-8 V:n väliltä, mutta Kenwoodissa joutuu band-tiedon haistelemaan sarjaliikenteestä.

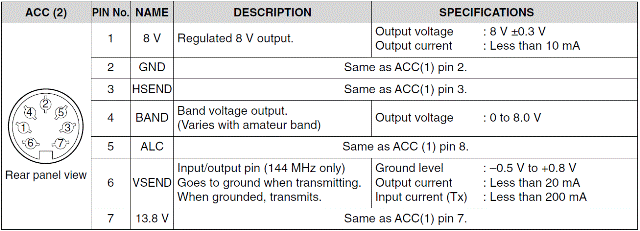

Alla kuva Icomin liittimestä. Bandi tiedon saa liittimistä 4 - 2, joka pitää pudottaa 0-5 V Prosessorille sopivaksi.

BAND JÄNNITE [V] YAESU DATA [DCBA]
160 7,0 - 8.0 L L L H
80 6,0 - 6,5 L L H L
40 5,0 - 5,5 L L H H
30 0,1 - 1,2 L H L L
20 4,0 - 4,5 L H L H
17 3,0 - 3,5 L H H L
15 3,0 - 3,5 L H H H
12 2,0 - 2,5 H L L L
10 2,0 - 2,5 H L L H
6 1,2 - 2,0 H L H L
NONE 0 L L L L

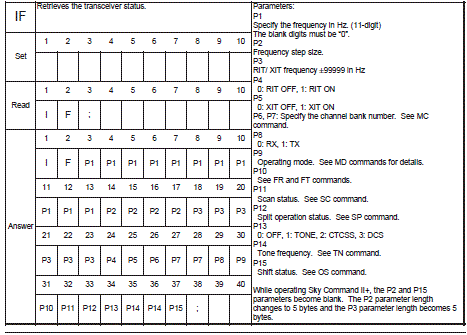

Alla ote Kenwoodin CAT-protokollasta taajuuden osalta. Täydellinen luettelo löytyy Kenwoodin manuaalista.





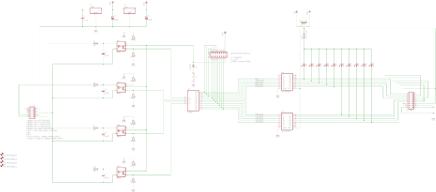

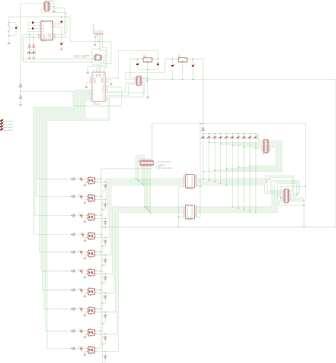

Alla hahmotelmaa kytkennästä. Kytkentä on yhteensopiva yllä olevan relekortin, manuaalikytkimen ja BCD-kooderin kanssa.
Lisätty ledien lattakaapeliliitin kytkentöjä helpottamaan.
Prosessorin ja releiden ohjauksen välissä galvaaninen erotus.
Levyä voi käyttää pelkästään BCD-kooderia ja jättää muut kalustamatta. Tällöin galvaaninen erotus on Yaesun dekooderi-levyllä.



Eikka OH7ER on ansiokkaasti kasannut ekan proton ja testailut Kenwoodin kanssa on käynnissä. Testailussa on käytetty Jussin OH7JA tekemää Emuwood ohjelmaa
