8-antennin vaihtoboxi kahdelle radiolle


Nyt hyvin palvellut Remote Antenna Controller alkaa käydää pieneksi. Seuraavaan antenninvaihtajan malliin saa kiinni 8 antennia ja kaksi radiota.
Ohjaus WiFi:n kautta, joten remote käyttöön oiva peli.
ESP32:een on ohjelmoitu selainkäytöliittymä ja logiikka, joka hoitaa että sama antenni ei voi olla molemmilla radioilla yhtäaikaa.
Mahdollisuus lisätä toimintoja esim antennien ohjaus bandi-datan mukaan.

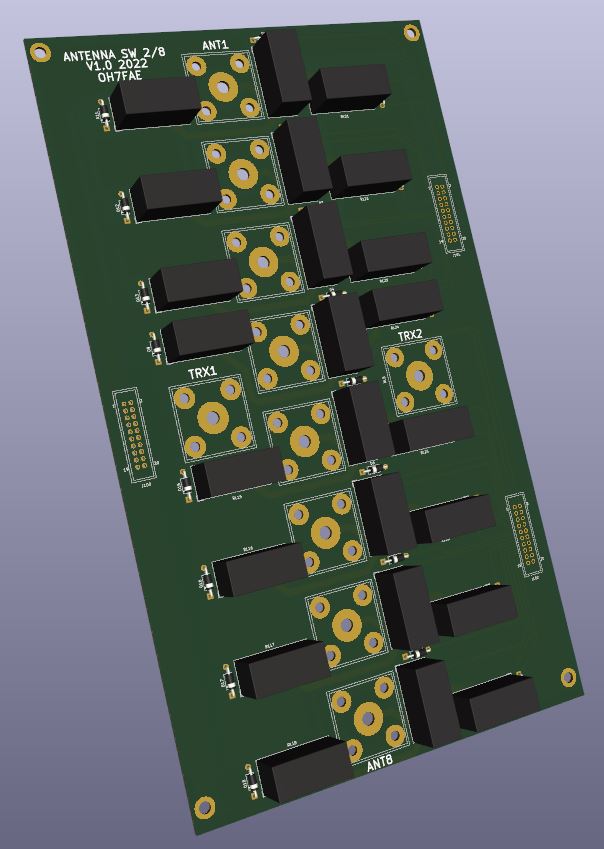

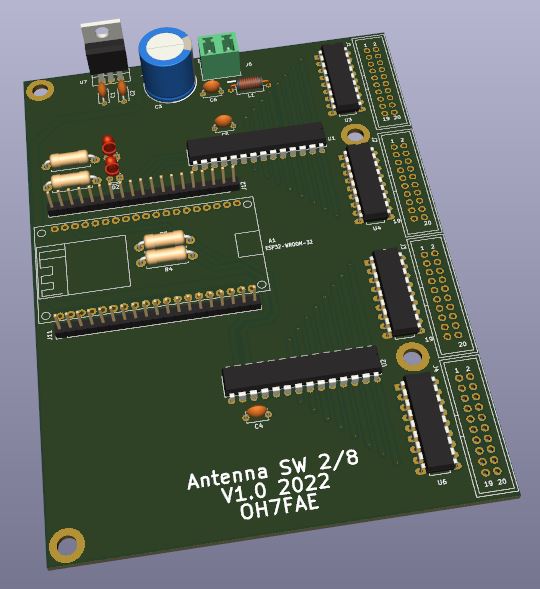

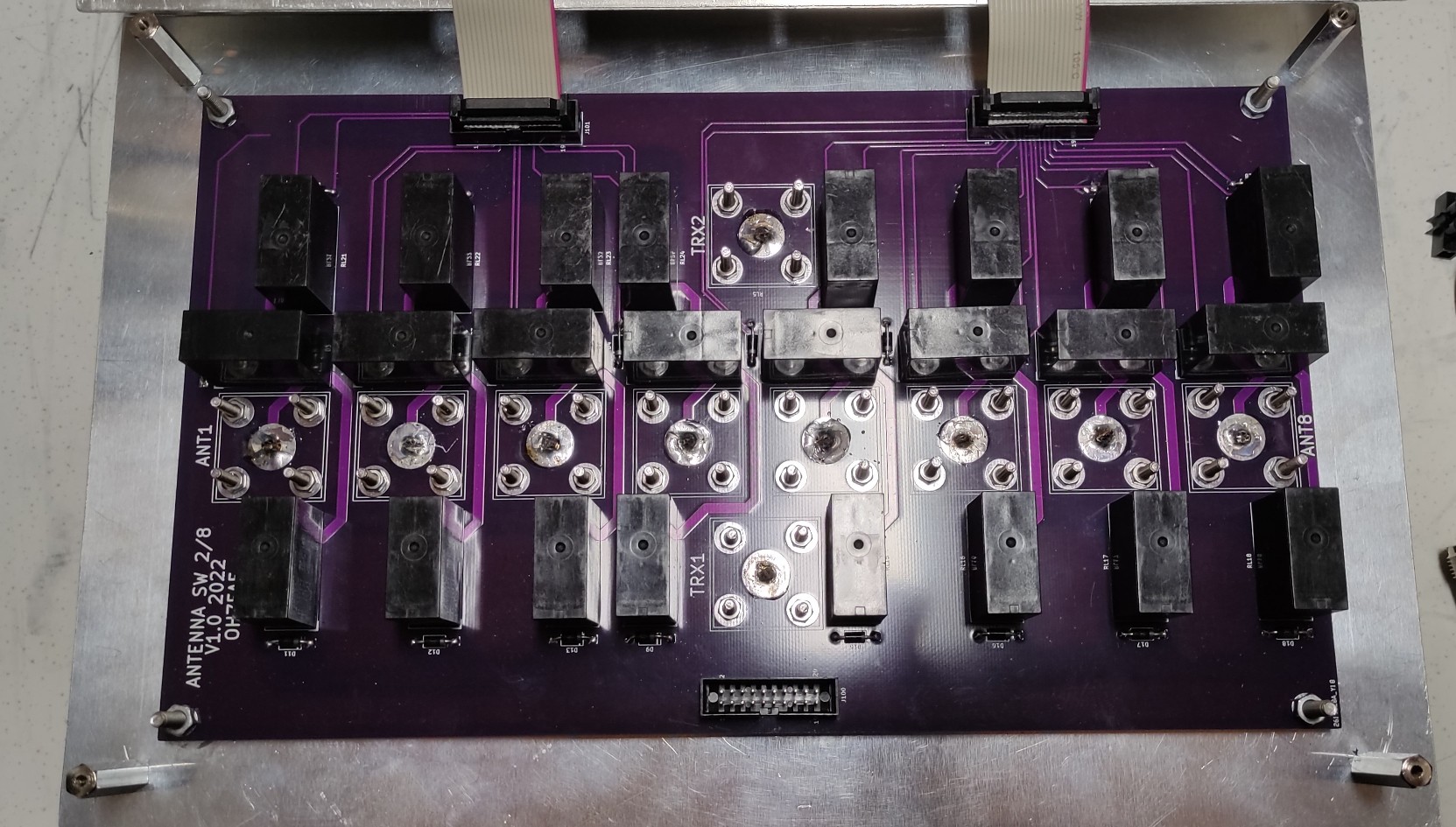

Alla oikealla relekortti johon tulee UHF-antenniliittimet. Vasemmalla ohjainkortti. Ohjaussignaalit liitetään kolmella nauhakaapelilla.
Relekorttia voi ohjata perinteisemmälkin tekniikalla esim. kiertokykimellä jos ei älyä halua.

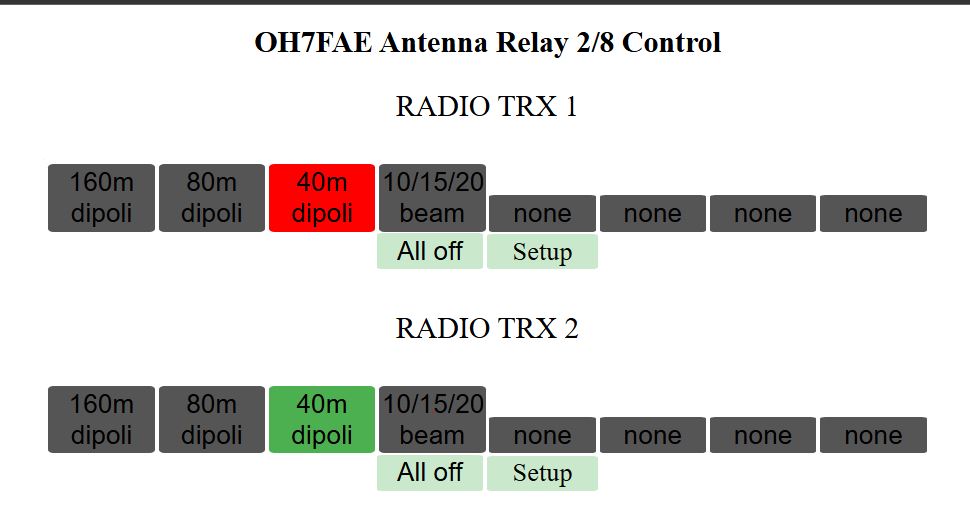

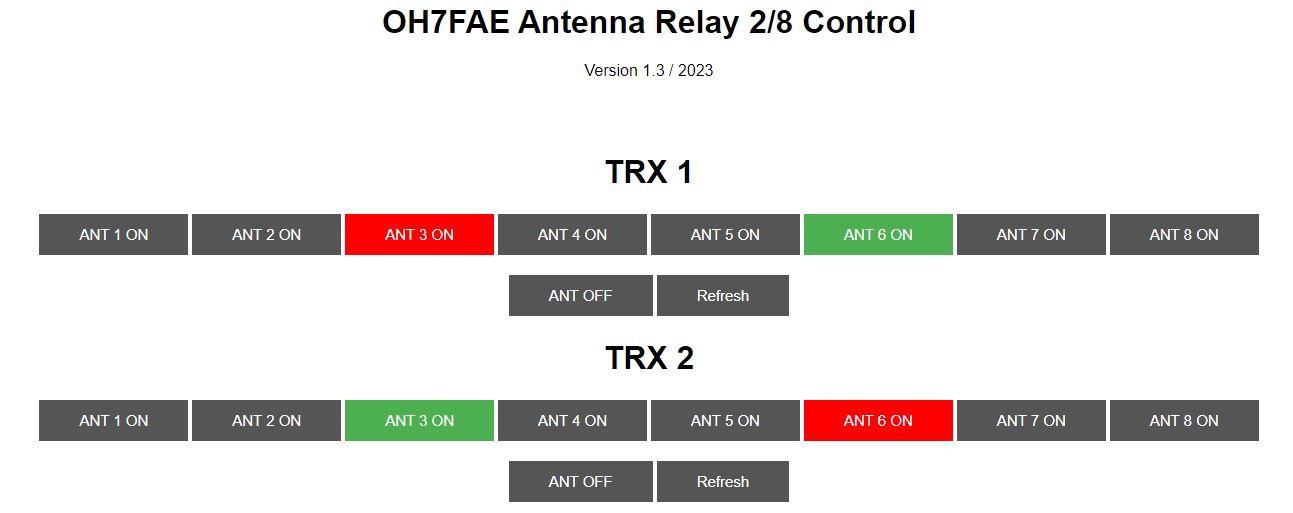

Käyttöliittymä noudattaa tuttua mallia. Tähän vielä lisäilen WLAN-signaalin voimakkuuden näkyviin. Tarkoitushan on että boxi on ulkona antennien juurella.

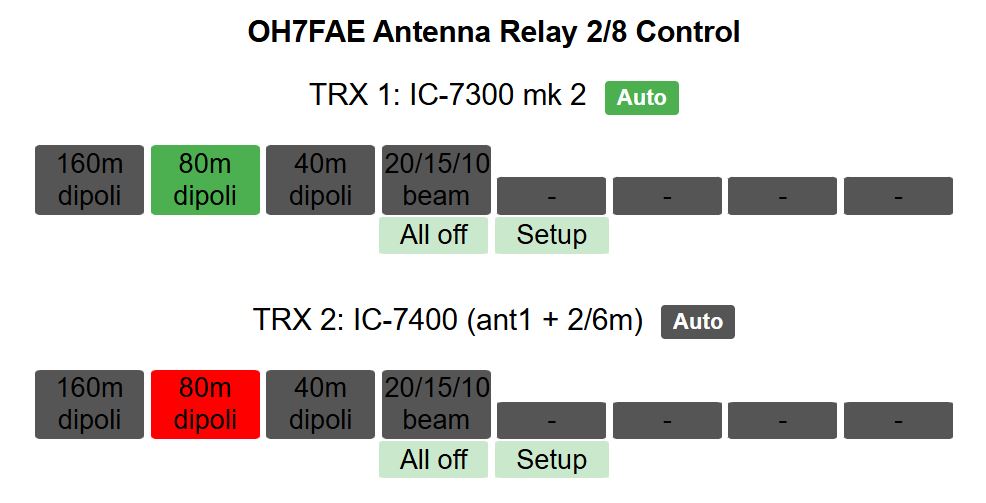

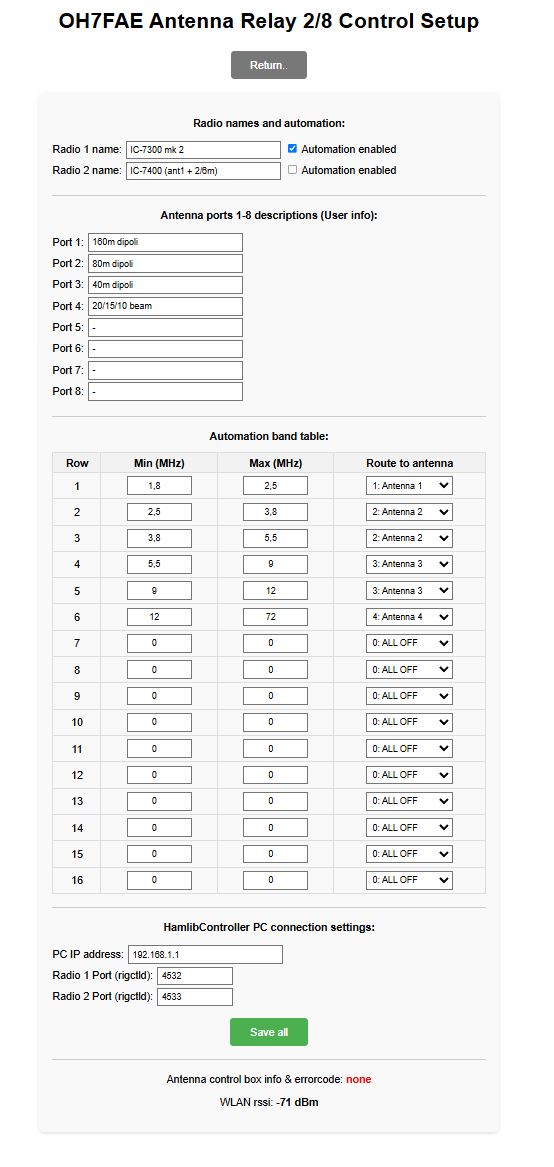

Käyttöliittymän tehty versiopäivitys, Nyt voi kirjoittaa antenninen nimet.

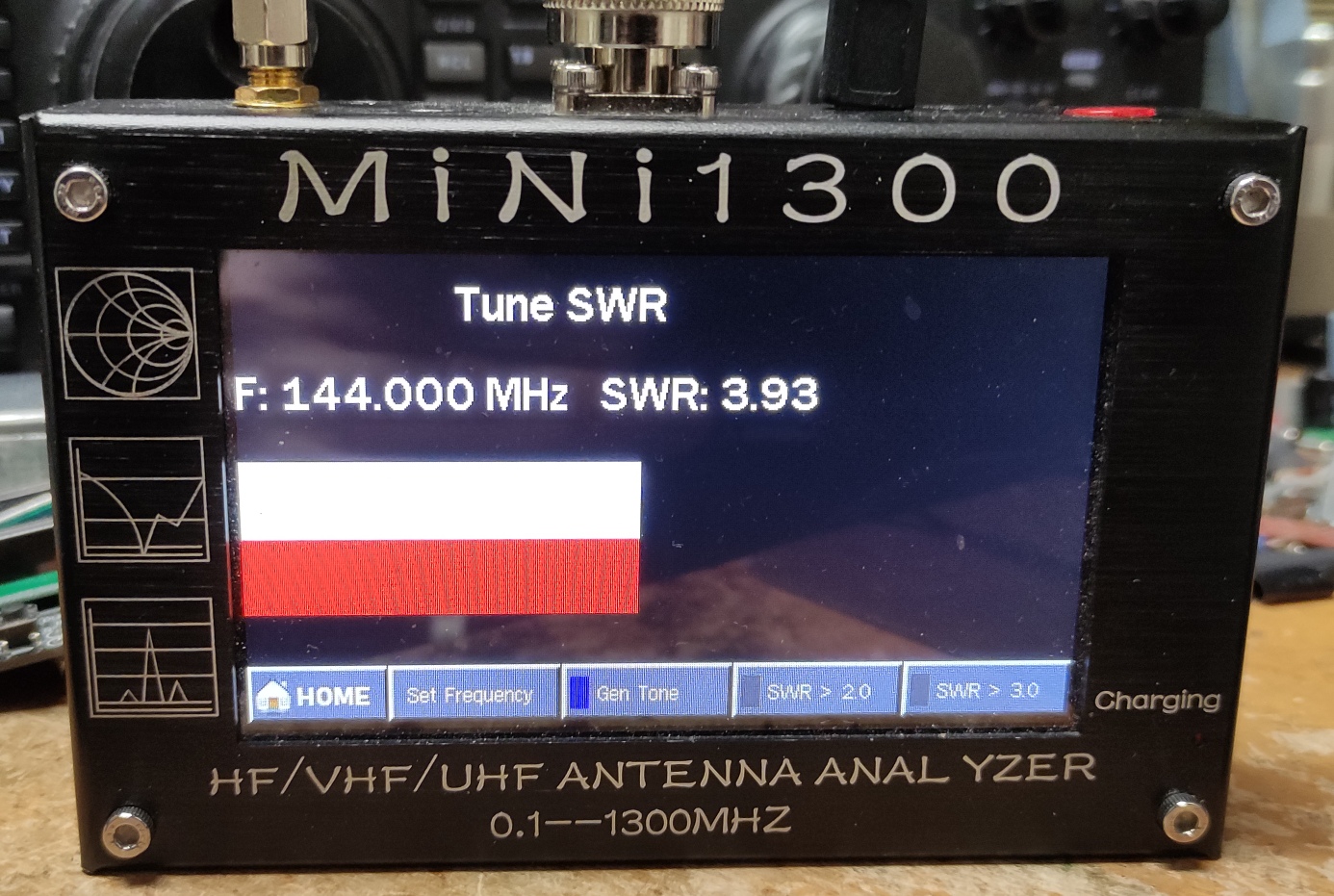

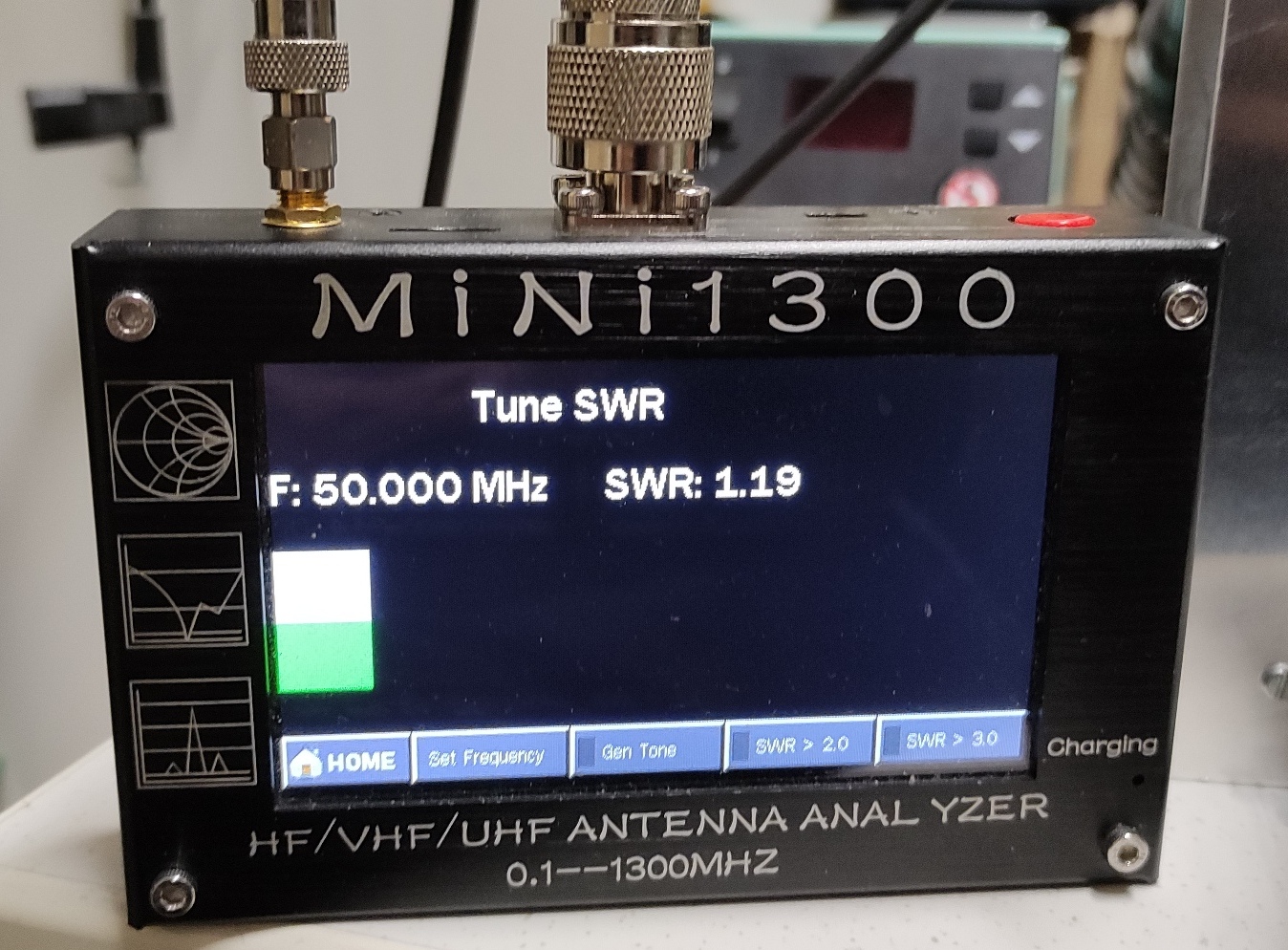

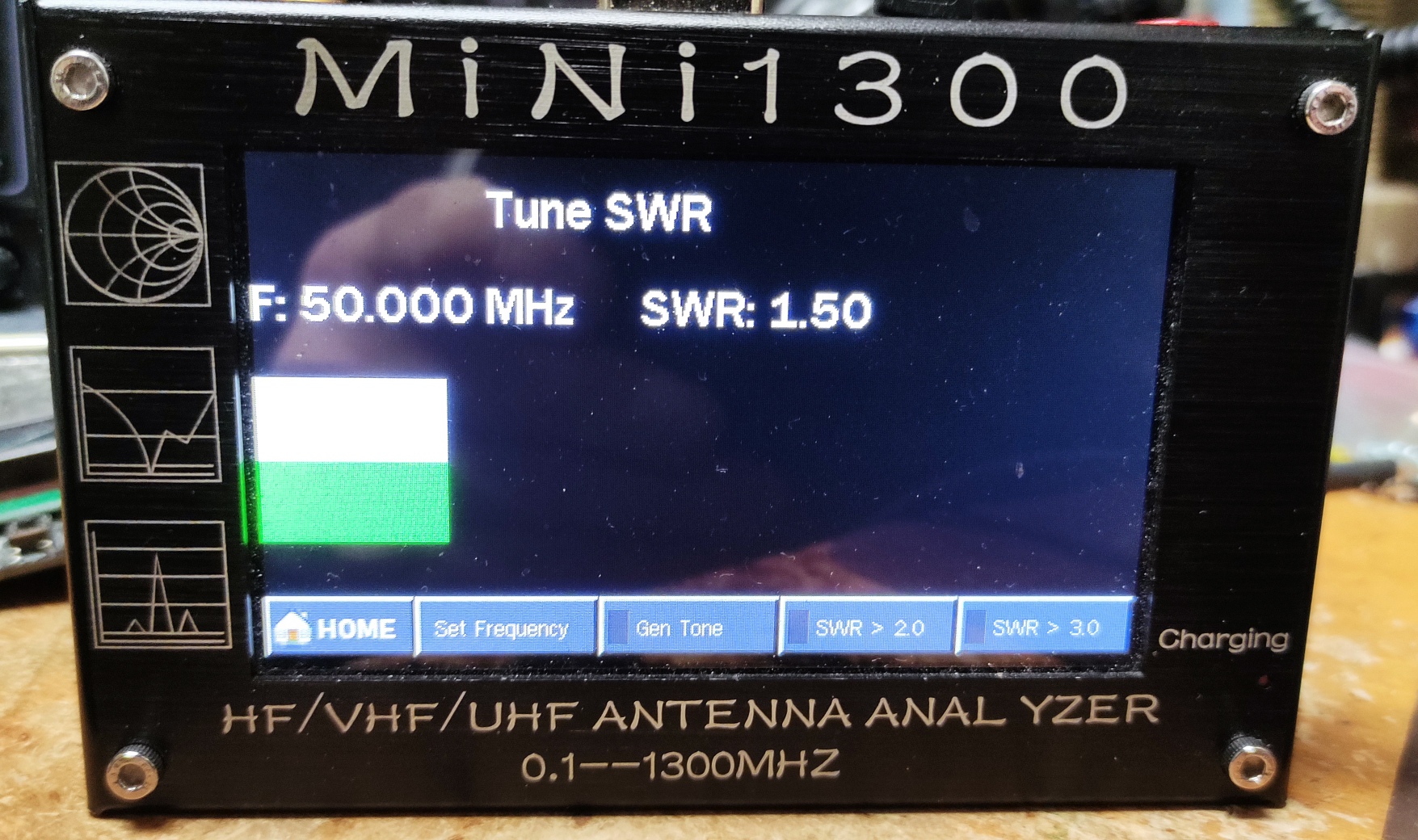

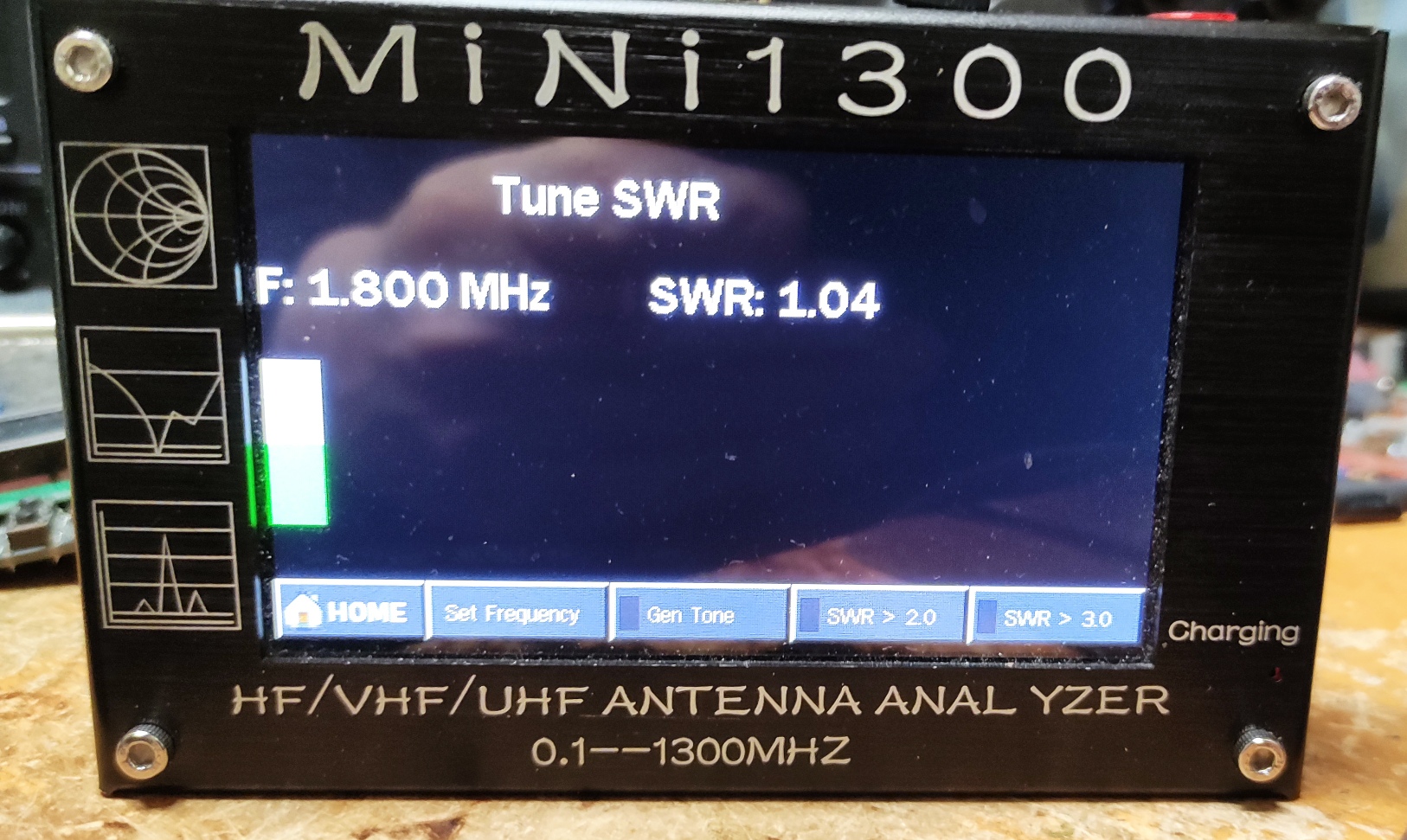

Seuraavana tehdään hiukan mittauksa anälysaattorilla. Alustavan testin mukaan näyttäisi että käyttökelpoinen 6m bandille asti.

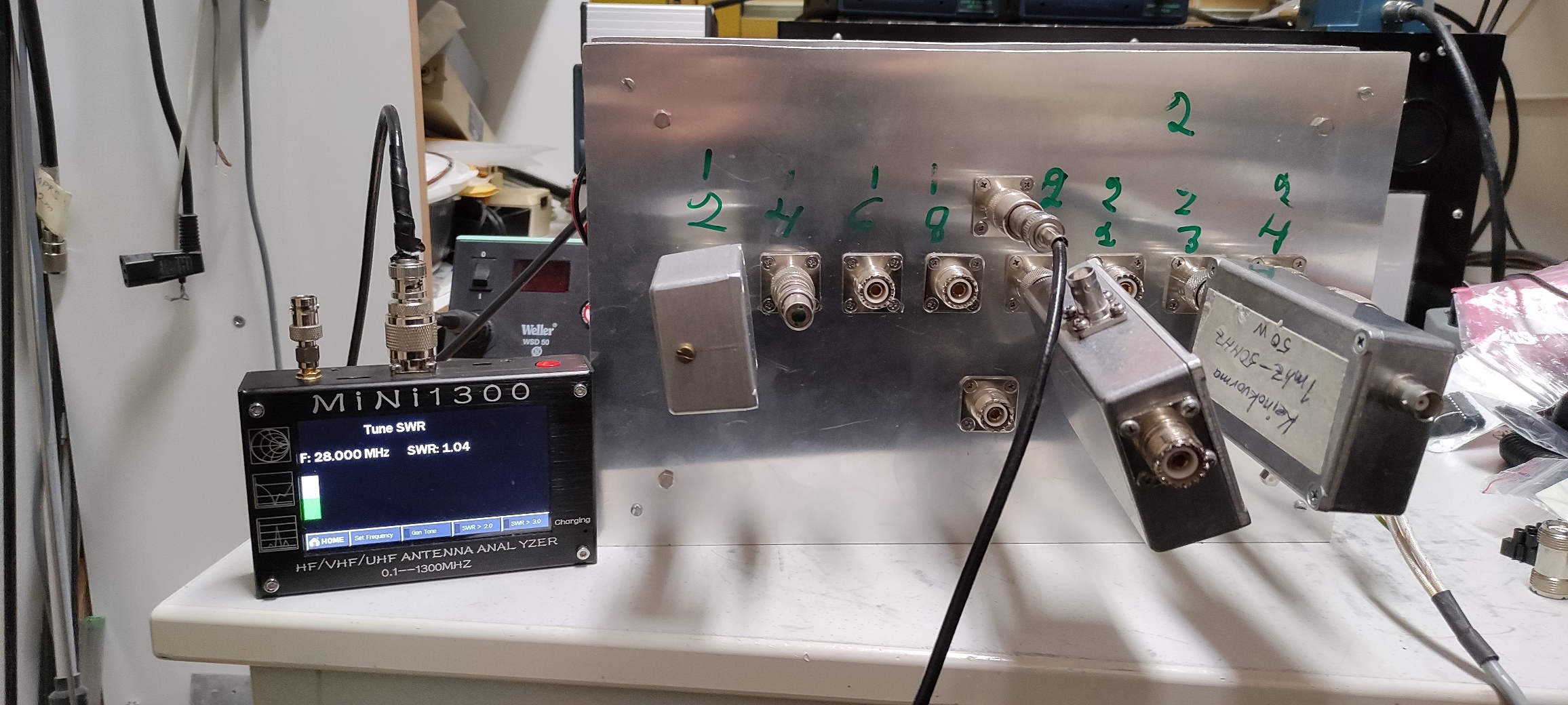

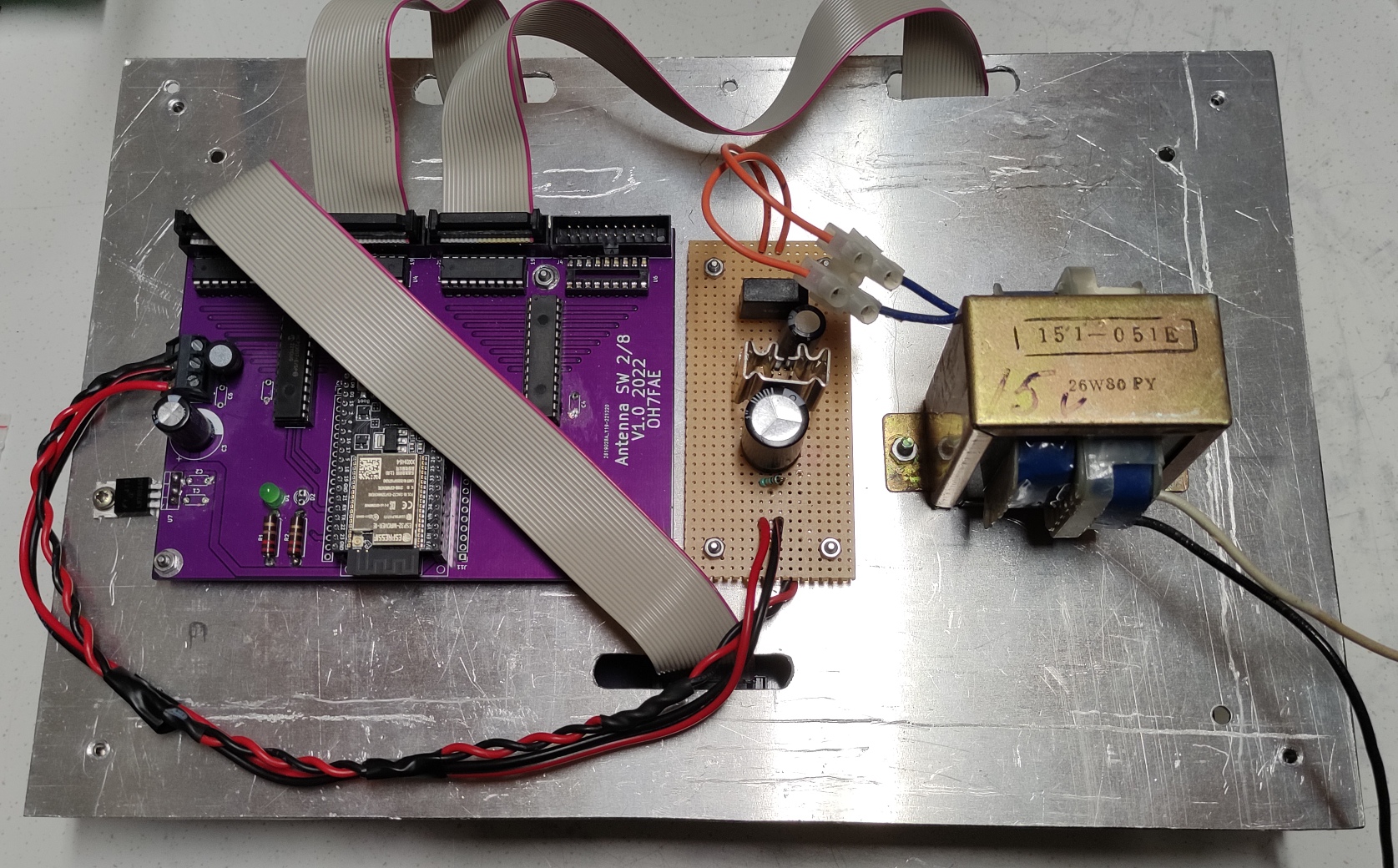

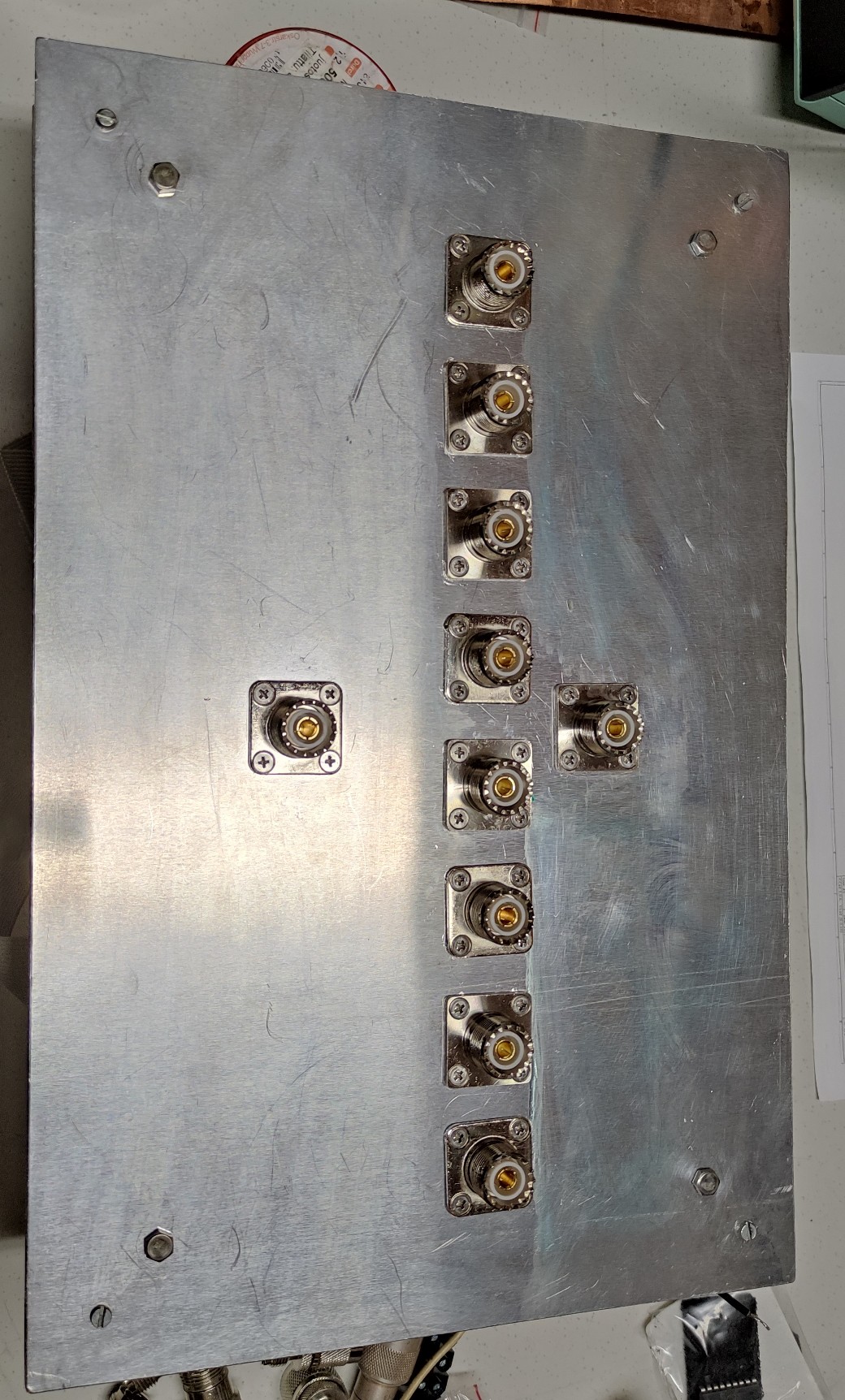

Alla kuvia Eikan OH7ER:n tekemästä ensimmäisestä protoversiosta.
