Naapurin etäaseman antennien vaihtoboxi.


Naapurin radioamatööriasema on saanut päivitystä kalustoon ja käytössä on etänä ohjattava Yaesun radiolla varustettu asema. Tarvetta antennien vaihtoo rupesi olemaan.

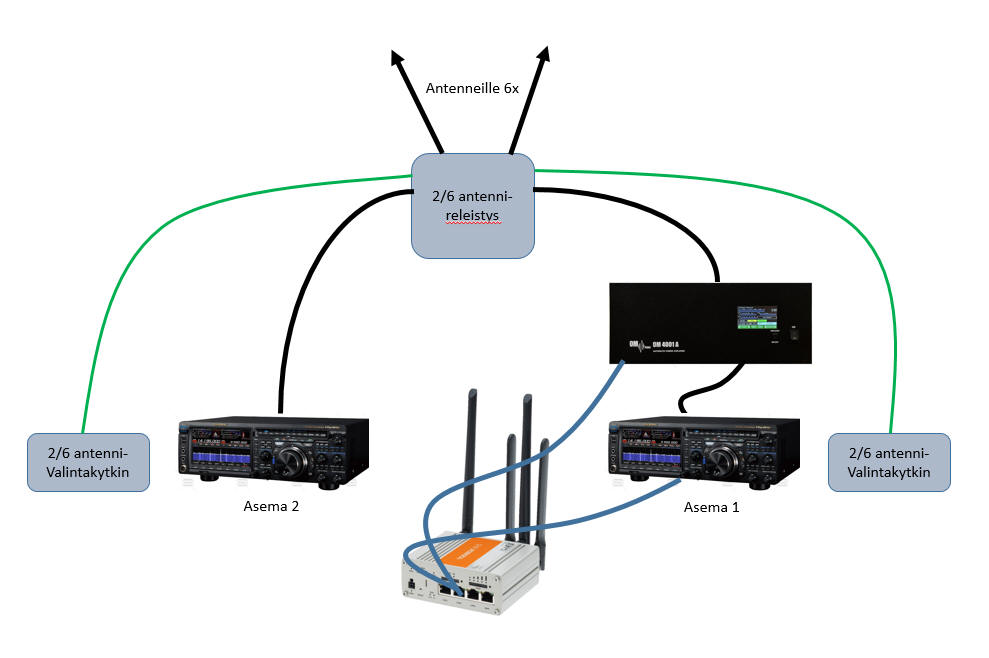

Alla lähtötilanne:
2/6 antennireleitä ohjataan molemmilta asemilta valintakytkimellä (1-6). Releistys on toteutettu niin että sama antenni ei ole yhtäaikaa molemmilla asemilla käytössä.
Valintakykimessä merkkiledi ilmaisee vieraan aseman valitun antennin. Nopein voittaa eli ensiksi valinnu saa antennin käyttöönsä.

Asema 1:n etäkäyttömahdollisuuden toteuttamisen lähtötiedot:
- Nykyinen antenninvaihtoreleistys on SJ2WMV piirilevyille tehty.
- Jännite releillä 12VDC
- Jännite vierasaseman merkkiledeillä 12VDC
- WiFI tai RJ45 liityntä.
- Helppo vaihtaa paikallis tai kaukokäyttöön, myös radioasemalla.
- Ei muuta asema 2:n toimintaan.
- Ei muutoksia olemassa olevaan kytkentään.

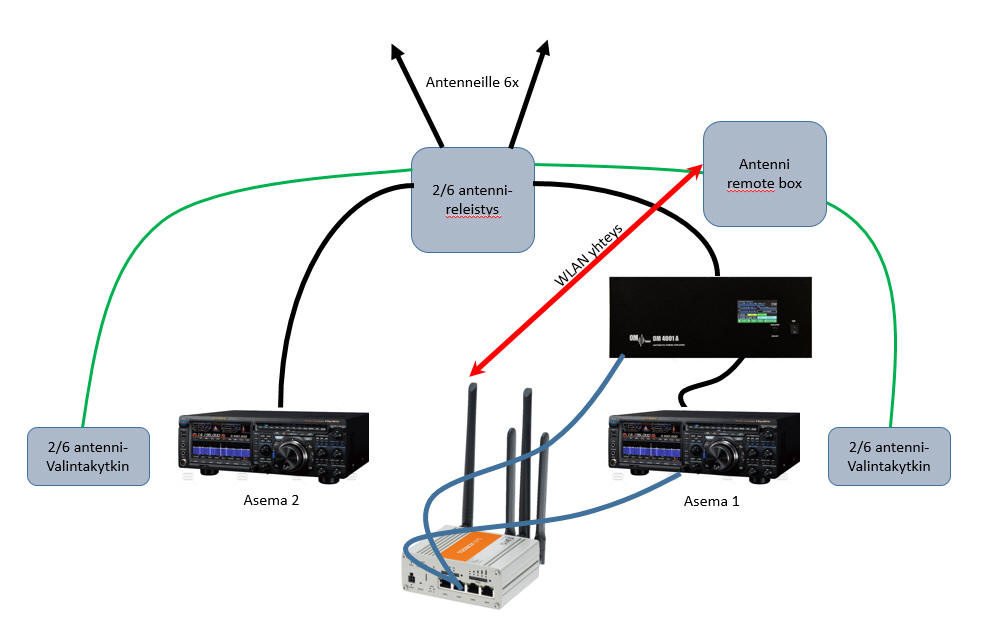

Näillä tiedoilla piirtelin seuvaanlaisen kytkennän.


Laitteen älynä on ESP32-DEV-BOARD. Joita olen ostanut AZdeliveryltä. Valmiin proto-levyn käyttäminen vs pelkän kontrollerimoduulin käyttäminen on kustannustehokasta ja kätevää muutaman kappallen "tuotantomäärissä".
Piirilevy suunniteltu ilmaisella KiCad- ohjelmistolla, joka mielestäni alkaa olla nykyisin käyttökelpoinen.

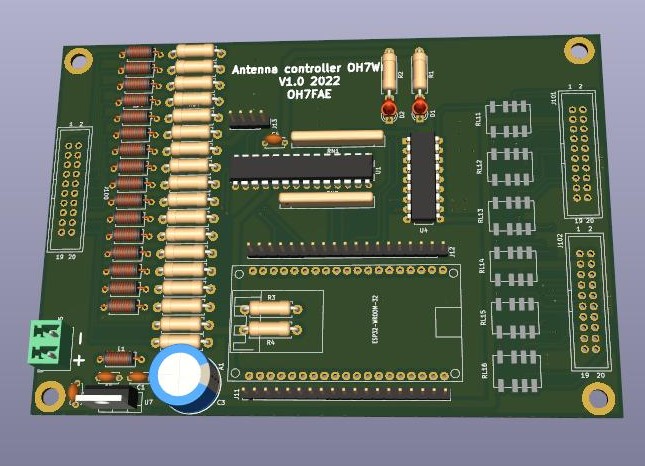

Alla kuva KiCad ohjelma tuolstamasta 3D-mallista. Itse luoduista komponenteista puuttuu 3D-mallit, joten ne jää tulosteesta pois.

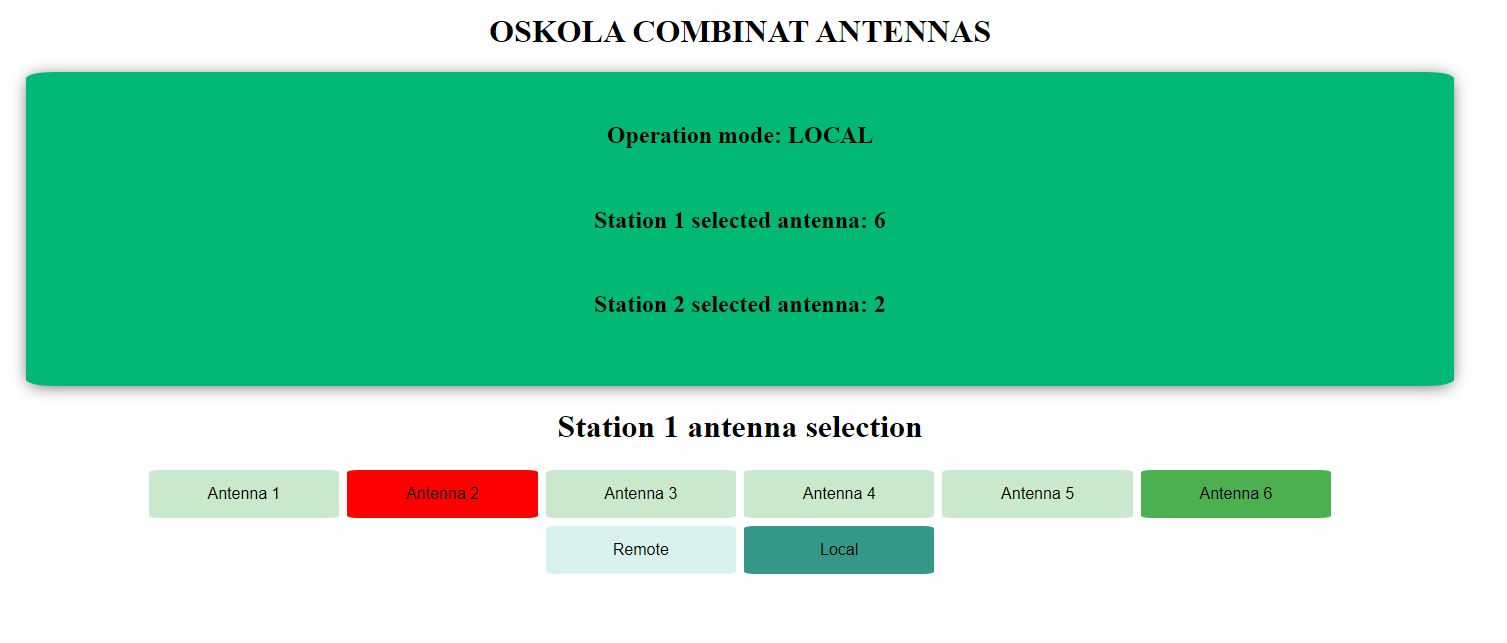

Käyttöliittymästä kuva alhaalla:

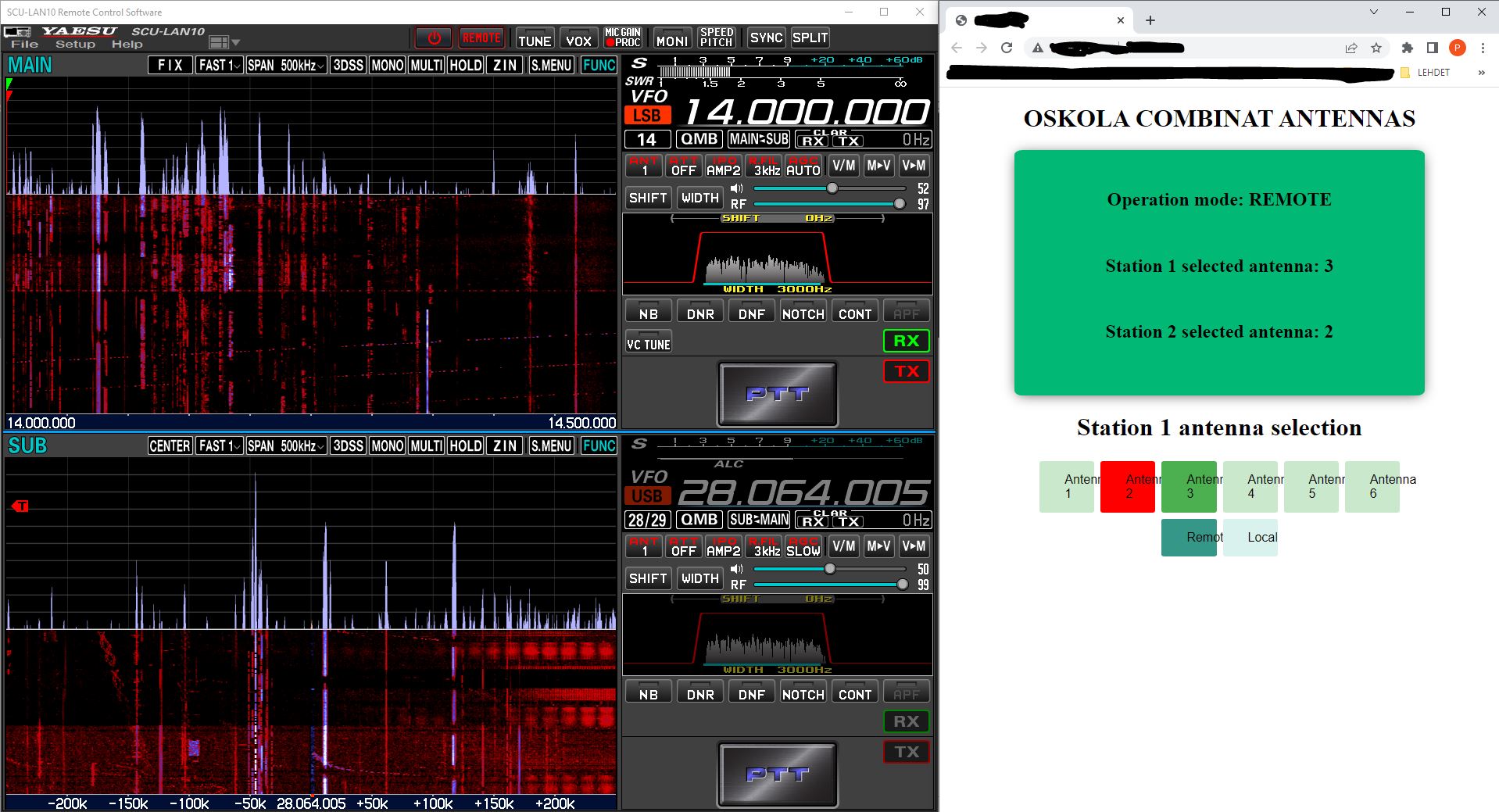

Internetselaimella näkyy onko laite paikallis- vai kauko-ohjauksessa, mikä antenni on valittu kummalakin asemalla.

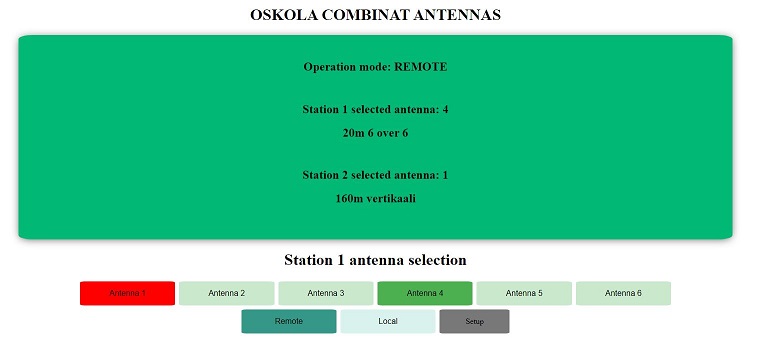

Asema 1:n antenni voi painikkeillaa vaihtaa. Tietojen päivitysväli 1s.

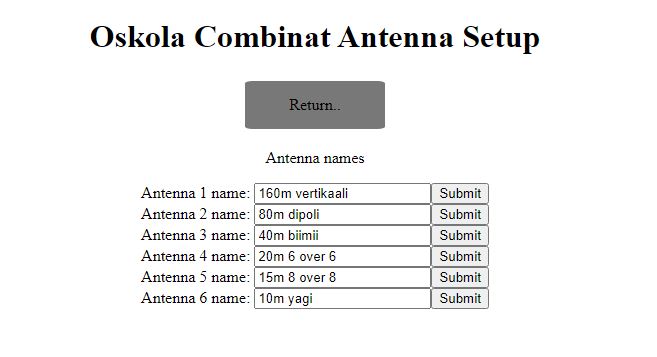

Viimeisin softa päivitys: Antennien nimet näkyviin. Antennit voi nimetä selain käyttöliittymässä.
